Grundlagen des N-Kanal-MOSFET: Theorie, Funktionsweise und praktische Anwendungen

Wichtigste Erkenntnisse

• Was ist ein N-Kanal-MOSFET? Der NMOS-Transistor verwendet ein p-dotiertes Substrat mit n+-dotierten Source- und Drain-Bereichen. Sobald die positive Gate-Source-Spannung die Schwellenspannung übersteigt, sammeln sich Elektronen unter dem Gateoxid und bilden einen leitfähigen Kanal.
• Betriebsmodi: NMOS-Bauelemente arbeiten in drei Modi — Sperrbereich, Triodenbereich (Linearbereich) und Sättigungsbereich — abhängig von Gate- und Drain-Spannungen. Das Verständnis der Bedingungen für jeden Modus und der zugehörigen Stromgleichungen ist für die Schaltungsentwicklung entscheidend.
• Warum NMOS bevorzugt wird: Elektronen besitzen eine höhere Beweglichkeit als Löcher, daher schalten N-Kanal-MOSFETs schneller und weisen einen niedrigeren On-Widerstand auf als P-Kanal-Bauelemente. Allerdings ist eine positive Gatespannung erforderlich, und Highside-Schalten benötigt häufig einen Gate-Treiber.
• Wichtige Kennwerte: Schwellenspannung (typischerweise 0,5–1 V bei Logic-Level-NMOS), Steilheit, Drain-Strom und Ausgangsleitwert bestimmen das Leistungsverhalten. Die richtige Auswahl dieser Parameter ermöglicht den Entwurf energieeffizienter und schneller Systeme.
• Anwendungen und Trends: NMOS-Transistoren sind in Logik-, Analog- und Leistungsschaltungen allgegenwärtig. Marktdaten weisen auf eine wachsende Nachfrage nach Mittel- und Niederspannungs-MOSFETs in der Leistungswandlung, im Automobilbereich und in der Unterhaltungselektronik hin, getrieben durch Innovationen in der SiC- und GaN-Technologie.

Einleitung

In der modernen Elektronik bilden die Grundlagen des N-Kanal-MOSFETs einen fundamentalen Baustein für effizientes Power-Management und für die Signalsteuerung. Diese Bauelemente werden aufgrund ihrer überlegenen Leitungseigenschaften gegenüber P-Kanal-MOSFETs häufig in Schalteranwendungen, Verstärkern und Motortreibern eingesetzt. Das Verständnis der N-Kanal-MOSFET-Grundlagen ist für Ingenieure unerlässlich, die das Schaltungsverhalten optimieren möchten, da diese Transistoren mit niedrigem On-Widerstand und hohen Schaltgeschwindigkeiten arbeiten. Das macht sie nützlich für Bereiche wie eingebettete Systeme, Lösungen im Bereich erneuerbarer Energien und Unterhaltungselektronik.

Durch das Beherrschen der NMOS-Grundlagen können Entwickler kostengünstige, zuverlässige und skalierbare Lösungen sowohl in Niederleistungs- als auch in Hochleistungssystemen umsetzen. Praktische Anwendungen, von DC-DC-Wandlern bis zu HF-Schaltungen, verdeutlichen zudem die Vielseitigkeit dieser Bauelemente.

MOSFET-Grundlagen

Kurze Geschichte und Bedeutung

Der Metall-Oxid-Halbleiter-Feldeffekttransistor (MOSFET) wurde 1959 erstmals von Mohamed Atalla und Dawon Kahng in den Bell Labs demonstriert. Diese Erfindung veränderte die Elektronik grundlegend, da sie Miniaturisierung, geringe Leistungsaufnahme und hohe Integrationsdichte ermöglichte. Anders als der Bipolartransistor (BJT), der einen kontinuierlichen Basisstrom benötigt, beruht der MOSFET auf einem isolierten Gate-Anschluss, der eine Spannungssteuerung mit vernachlässigbarem Eingangsstrom erlaubt. Bis Mitte der 1970er-Jahre dominierten MOSFETs die digitale Logik und versorgten Mikroprozessoren und Speicherchips.

Heute werden jährlich über 100 Milliarden MOSFET-Transistoren gefertigt — damit sind sie das am häufigsten produzierte elektronische Bauelement der Geschichte. Skalierbarkeit, Energieeffizienz und die Eignung für die CMOS-Technologie haben ihre Rolle als Fundament moderner Computer- und Leistungselektronik gefestigt.

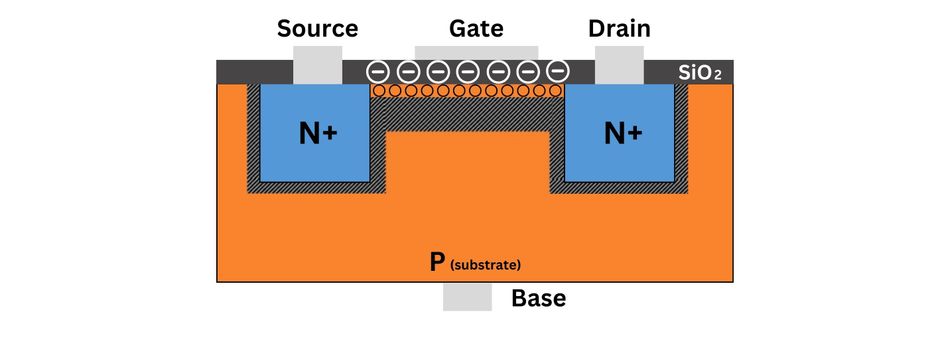

Aufbau eines NMOS-Transistors

Der selbstsperrende N-Kanal-MOSFET (Enhancement-Typ) wird auf einem p-dotierten Siliziumsubstrat hergestellt, in dem zwei stark dotierte n+-Bereiche den Source- und den Drain-Anschluss bilden. Eine dünne Schicht aus Siliziumdioxid (SiO₂) trennt das Metall-Gate vom Substrat und bildet einen hochohmigen MOS-Kondensator. Diese Struktur ermöglicht es elektrischen Feldern, die Leitfähigkeit im darunterliegenden Substrat zu modulieren, ohne dass ein direkter Strom in das Gate fließt.

Im unbeschalteten Zustand verhindert das p-dotierte Substrat die Leitung, da kein Elektronenkanal zwischen Source und Drain existiert. Das Anlegen einer positiven Gate-Source-Spannung (VGS) erzeugt ein elektrisches Feld, das Elektronen anzieht und unterhalb des Oxids eine n-leitende Inversionsschicht ausbildet. Damit entsteht ein N → N → N-Leitungspfad, der Stromfluss ermöglicht.

Die Schwellenspannung (VTH oder Vth) ist ein zentraler Parameter und beschreibt die minimale VGS, die zur Erzeugung eines leitfähigen Inversionskanals erforderlich ist. Bei Logic-Level-NMOS-Bauelementen liegt VTH typischerweise zwischen 0,5 V und 1 V, sodass eine direkte Ansteuerung über Mikrocontroller und Niederspannungsschaltungen möglich ist. Unterhalb dieser Schwelle verbleibt der MOSFET im Sperrbereich, in dem nur ein geringer Subschwellenstrom fließt.

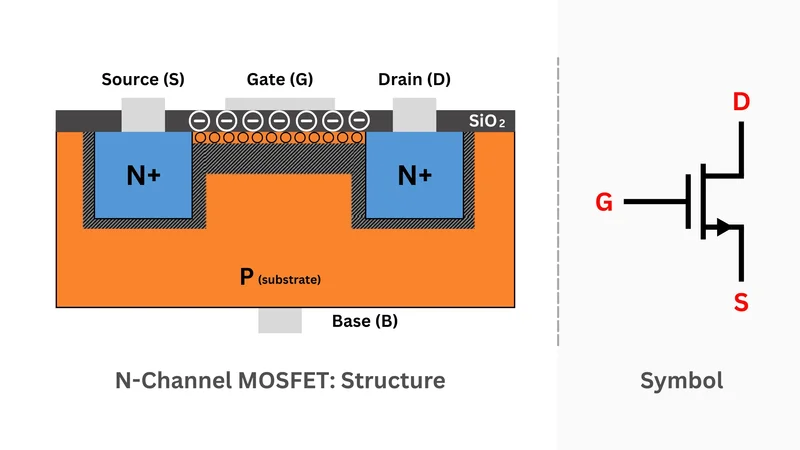

Querschnittsdarstellung und Schaltsymbol

Der Querschnitt des NMOS-Transistors veranschaulicht den grundlegenden Aufbau. Auf einem p-dotierten Substrat enthält er zwei stark dotierte n+-Bereiche, die als Drain- und Source-Anschluss fungieren. Eine dünne Schicht Siliziumdioxid dient als isolierendes Dielektrikum zwischen dem Metall-Gate und dem darunterliegenden Substrat. Diese Oxidschicht spielt eine wichtige Rolle bei der Kanalbildung, da sie es dem elektrischen Feld am Gate erlaubt, die Halbleiteroberfläche zu beeinflussen, ohne dass ein direkter Strom fließt.

Übersteigt die Gate-Source-Spannung (VGS) die Schwellenspannung (VTH oder Vth), entsteht unterhalb des Gates ein n-leitender Inversionskanal. Dieser leitfähige Pfad erlaubt den Elektronentransport von Source zu Drain, wobei der Stromfluss durch VDS bestimmt wird. In Schaltsymbolen kennzeichnet ein Pfeil den Body- bzw. Substratanschluss, der bei diskreten Bauelementen üblicherweise mit Source kurzgeschlossen wird. Zudem ist die intrinsische Bodydiode zwischen Drain und Source ein inhärentes Merkmal, das in Leistungs-MOSFET-Anwendungen wie Motorsteuerung und Netzteilen eine zentrale Rolle spielt.

Empfohlene Lektüre: How Do MOSFETs Work: Comprehensive Technical Guide for Engineers (2025)

Funktionsweise und Betriebsmodi des NMOS

Kanalbildung und Rolle der Schwellenspannung

Im N-Kanal-MOSFET steuert das Gate die Kanalbildung über kapazitive Kopplung. Wird zwischen Gate und Source eine positive Spannung angelegt, baut sich ein elektrisches Feld über die dünne Siliziumdioxidschicht auf, das Löcher aus dem p-dotierten Substrat verdrängt und freie Elektronen zur Oberfläche zieht. Sobald die Gate-Source-Spannung (VGS) die Schwellenspannung (VTH oder Vth) übersteigt, biegt das Oberflächenpotenzial die Bänder so weit, dass sich ein n-leitender Inversionskanal bildet. Dieser leitfähige Pfad verbindet Drain und Source und ermöglicht Stromfluss.

Der Drain-Strom (ID) hängt sowohl von VGS als auch von der Drain-Source-Spannung (VDS) ab. Gemäß den bauelementphysikalischen Notizen des MIT wird die Inversionsladungsdichte durch VGS festgelegt, während VDS die Driftgeschwindigkeit der Ladungsträger entlang des Kanals bestimmt. Eine Erhöhung von VGS oder VDS steigert daher den Stromfluss bis zum Erreichen der Sättigung, in der weitere Erhöhungen von VDS nur noch einen geringen Einfluss auf ID haben.

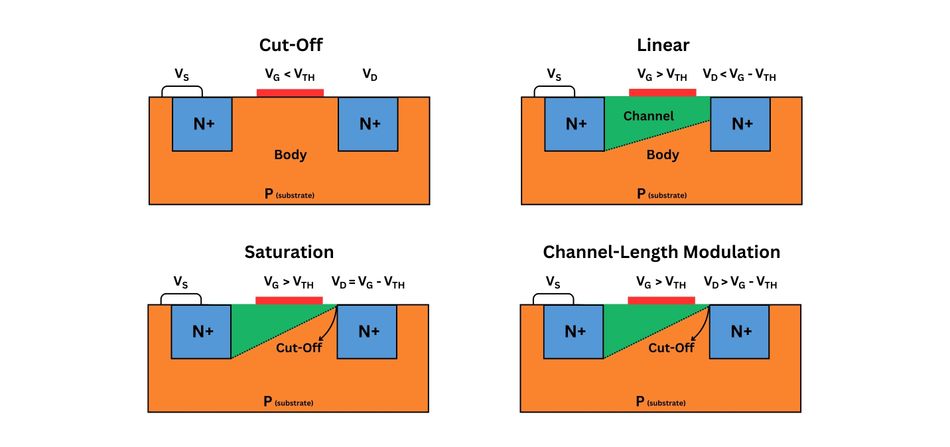

Sperr-, Trioden- und Sättigungsbereich

1. Sperrbereich (VG < VTH): Liegt die Gatespannung unterhalb der Schwellenspannung, bildet sich kein Inversionskanal. Das p-dotierte Substrat blockiert die Leitung zwischen Source und Drain, sodass nur ein geringer Leckstrom fließt.

2. Triodenbereich/Linearbereich (VG > VTH, VD < VG – VTH): Eine Gatespannung oberhalb von VTH erzeugt einen n-leitenden Inversionskanal unterhalb des Gates. Mit steigendem VDS driften Elektronen von Source zu Drain. Der Strom steigt nahezu linear mit VDS, und der MOSFET verhält sich wie ein veränderlicher Widerstand.

3. Sättigungsbereich/Aktivbereich (VG > VTH, VD ≥ VG – VTH): Bei höheren Drain-Spannungen wird der Kanal in der Nähe des Drains abgeschnürt. Die Leitung bleibt bestehen, doch der Drain-Strom wird nahezu unabhängig von VDS und hängt im Wesentlichen nur noch von VGS ab. Dies ist der bevorzugte Bereich für Verstärker und analoge Schaltungen.

4. Kanallängenmodulation (VG > VTH, VD > VG – VTH): Oberhalb der Sättigung verkürzt eine weitere Erhöhung von VDS die effektive Kanallänge. Dieser Effekt, die Kanallängenmodulation, führt zu einem leichten Anstieg des Drain-Stroms mit VDS, vergleichbar mit dem Early-Effekt bei Bipolartransistoren. Er ist insbesondere im analogen MOSFET-Entwurf relevant und muss in Präzisionsschaltungen berücksichtigt werden.

Bodydiode und Substrateffekt (Body-Effekt)

Aufgrund der p-n-Übergänge zwischen den n+-Bereichen und dem p-dotierten Substrat enthält ein NMOS-Transistor inhärent eine Bodydiode. Bei diskreten Leistungs-MOSFETs ist das Substrat mit dem Source-Anschluss kurzgeschlossen, sodass eine Diode zwischen Source und Drain entsteht (Anode an Source, Kathode an Drain). Diese intrinsische Diode leitet, wenn der Drain negativer als die Source wird, und stellt einen wichtigen Strompfad in Motorsteuerungen, PWM-Anwendungen und Netzteilen bereit.

Der Substrateffekt (Body-Effekt) beschreibt, wie die Spannung zwischen Source und Body die Schwellenspannung beeinflusst. Ein erhöhtes Source-Potenzial erhöht VTH und verringert die Stromtreibfähigkeit. Während diskrete Bauelemente Body und Source meist verbinden, um diesen Effekt zu unterdrücken, kann der Body in CMOS-ICs unabhängig vorgespannt werden, um die Schwelle anzupassen und das Leistungsverhalten zu optimieren.

Empfohlene Lektüre: N-Type Vs P-Type: Difference Between P-Type and N-Type Semiconductors

NMOS gegenüber PMOS — warum N-Kanal-Bauelemente dominieren

Ladungsträgerbeweglichkeit und On-Widerstand

Der entscheidende Unterschied zwischen NMOS- und PMOS-Bauelementen liegt in den Ladungsträgern. NMOS-Transistoren leiten über Elektronen, PMOS-Transistoren über Löcher. Da die Elektronenbeweglichkeit in Silizium etwa 2- bis 3-mal höher ist als die Löcherbeweglichkeit, erreichen NMOS-Transistoren bei gleicher Gate-Source-Übersteuerung und Geometrie deutlich höhere Stromdichten. Daraus resultieren ein geringerer On-Widerstand (RDS(on)), eine höhere Leitungseffizienz und schnellere Schaltzeiten.

Folglich muss ein PMOS-Transistor nahezu 2- bis 3-mal größer sein als ein NMOS-Bauelement, um einen vergleichbaren RDS(on) zu erreichen, was die Chipfläche und damit die Kosten erhöht. Studien aus der Leistungselektronik bestätigen, dass NMOS-Bauelemente in Anwendungen mit niedrigem RDS(on) — etwa DC-DC-Wandlern und Motorsteuerungen — dominieren.

Polarität der Schwellenspannung

Die Polarität der Schwellenspannung (VTH) unterscheidet NMOS- und PMOS-Schaltverhalten. NMOS-Bauelemente schalten ein, wenn eine positive Gate-Source-Spannung VTH übersteigt (typischerweise +0,5 bis +1 V bei Logic-Level-MOSFETs). PMOS-Bauelemente werden aktiviert, wenn eine negative Gate-Source-Spannung ihre negative Schwellenspannung erreicht, häufig bei etwa –0,5 bis –1 V.

Für Highside-Schalten kann ein PMOS-MOSFET direkt aus der Versorgungsschiene angesteuert werden, während ein NMOS eine Gatespannung oberhalb von VDD benötigt, die typischerweise mit einer Bootstrap-Schaltung oder einer Ladungspumpe erzeugt wird. PMOS-Transistoren bleiben daher trotz höheren Widerstands für einfache Highside-Designs beliebt.

Komplementärer Einsatz in CMOS

Trotz der NMOS-Vorteile bei Geschwindigkeit und Stromtreibfähigkeit nutzt die CMOS-Technologie die komplementäre Paarung von NMOS- und PMOS-Bauelementen, um die Verlustleistung zu minimieren. In CMOS-Logik zieht ein NMOS den Ausgang auf Low, während ein PMOS ihn auf die Versorgungsspannung zieht; in stationären Zuständen entstehen so keine direkten Strompfade von der Versorgung zur Masse. Diese Konfiguration ermöglicht eine nahezu verschwindende statische Verlustleistung, vollständige Rail-to-Rail-Ausgänge und kompakte Transistorlayouts.

Seit ihrer Einführung in den späten 1970er-Jahren hat CMOS NMOS-only-Logikfamilien verdrängt und Fortschritte bei Mikroprozessoren, Speicherchips und SoCs ermöglicht. Heutige Fortschrittsknoten integrieren Milliarden von NMOS- und PMOS-Transistoren nebeneinander, wobei FinFET- und GAA-FET-Architekturen die CMOS-Skalierung über 3 nm hinaus weiter vorantreiben.

Empfohlene Lektüre: PMOS vs NMOS: Unraveling the Differences in Transistor Technology

Wichtige Kennwerte und Bauelementeigenschaften

Schwellenspannung (VTH)

Die Schwellenspannung (VTH) ist die minimale Gate-Source-Spannung (VGS), die zur Bildung eines Inversionskanals erforderlich ist. Ihr Wert hängt von der Substratdotierung, der Oxiddicke und vom Material der Gate-Elektrode ab. Niedrigere VTH-Werte ermöglichen schnelleres Schalten, erhöhen aber den Subschwellen-Leckstrom — insbesondere bei stark skalierten Bauelementen. Logic-Level-NMOS-Transistoren, die mit 3,3-V- oder 5-V-Mikrocontrollern verwendet werden, weisen Schwellen im Bereich von 0,5 bis 1 V auf.

Bei Leistungs-MOSFETs liegen die Schwellenwerte häufig zwischen 2 und 4 V. Entwickler sollten den Datenblättern sowohl die minimale Schwelle (ab der das Bauelement zu leiten beginnt) als auch die empfohlene Gatespannung für die vollständige Aussteuerung entnehmen.

Steilheit (gm)

Die Steilheit (gm) gibt an, wie effektiv ein MOSFET Gatespannungsänderungen in Drain-Stromänderungen umsetzt. Sie ist proportional zur Elektronenbeweglichkeit (µn), zur Oxidkapazität pro Flächeneinheit (Cox) und zum W/L-Verhältnis des Kanals. Eine höhere gm bedeutet, dass eine kleine Änderung von VGS einen großen Drain-Stromhub erzeugt, was Bauelemente mit hoher Steilheit besonders nützlich für Analogverstärker und Schaltungen mit hoher Verstärkung macht.

Drain-Strom (ID) und On-Widerstand (RDS(on))

Der Drain-Strom (ID) hängt von VGS, VDS und der MOSFET-Geometrie ab. Im Linearbereich steigt ID mit VDS, bis er die Sättigung erreicht. Beim Schalten unter Last ist der On-Widerstand (RDS(on)) entscheidend, da er den effektiven Drain-Source-Widerstand bei voller Leitung darstellt.

Ein niedriger RDS(on) minimiert die Leitungsverluste, verbessert den Wirkungsgrad von Stromversorgungen und reduziert die Erwärmung des Bauelements. Aufgrund der höheren Elektronenbeweglichkeit erreichen NMOS-Bauelemente bei gleicher Fläche einen deutlich niedrigeren RDS(on) als PMOS, weshalb N-Kanal-Leistungs-MOSFETs in hocheffizienten Wandlern dominieren.

Gateladung (QG) und Schaltgeschwindigkeit

Die Gesamt-Gateladung beschreibt die Ladungsmenge, die zum Ein- und Ausschalten des MOSFETs auf das Gate transferiert werden muss. Eine geringere Gateladung führt zu schnellerem Schalten und niedrigeren Gate-Treiber-Verlusten. Entwickler müssen sicherstellen, dass der Gate-Treiber den Strom liefern kann, um die Gate-Kapazität schnell umzuladen.

Ausgangsleitwert und Kanallängenmodulation

Idealerweise verhält sich ein MOSFET im Sättigungsbereich wie eine von VDS unabhängige Stromquelle. In der Praxis verringert die Kanallängenmodulation den Ausgangswiderstand und führt zu einem endlichen Ausgangsleitwert. Ein hoher Ausgangsleitwert reduziert die Verstärkung in Analogverstärkern und erzeugt Verzerrungen in Linearschaltungen. Eine Minimierung dieses Parameters durch Bauelementoptimierung oder Schaltungstechniken wie Kaskodenstrukturen verbessert die Linearität und das Stromquellenverhalten.

Anwendungen von N-Kanal-MOSFETs

Digitale Logik und CMOS

NMOS-Transistoren wurden ursprünglich allein zur Realisierung von Logikgattern eingesetzt (NMOS-Logik). NMOS-Logik weist jedoch eine statische Verlustleistung auf, da bei einem Low-Pegel am Ausgang Strom fließt. Heute dominiert die CMOS-Technologie, die NMOS- und PMOS-Bauelemente kombiniert, in digitalen Schaltungen.

In CMOS-Invertern zieht ein NMOS-Transistor den Ausgang auf Masse, wenn der Eingang High ist, während ein PMOS-Transistor den Ausgang auf die Versorgungsspannung zieht, wenn der Eingang Low ist. Diese komplementäre Anordnung führt zu einer vernachlässigbaren statischen Verlustleistung.

Analogschaltungen

In Analoganwendungen fungieren NMOS-Bauelemente als Steilheitselemente in Verstärkern, Source-Folgern und Stromspiegeln. Ihre hohe gm, geringes Rauschen und überlegene Leitungseigenschaften machen sie ideal für Op-Amp-Eingangsstufen und HF-Frontends. Moderne CMOS-Operationsverstärker setzen auf NMOS-Eingangsstufen, um hohe Verstärkung und große Bandbreiten zu erreichen.

Lowside-Schalten

Eine gängige Anwendung von NMOS-Bauelementen ist der Einsatz als Lowside-Schalter, bei dem die Last zwischen Drain und Versorgung geschaltet wird. In dieser Konfiguration liegt die Source an Masse (oder am negativen Versorgungspotenzial). Sobald eine positive Gatespannung oberhalb der Schwelle anliegt, leitet der MOSFET, und Strom fließt von der Last über den Transistor nach Masse.

Diese Konfiguration ist in Netzteilen, Arduino-basierten Steuerungen und Motortreibern aufgrund ihrer Einfachheit und der Sperrwirkung der intrinsischen Bodydiode im ausgeschalteten Zustand verbreitet.

Highside-Schalten

Beim Highside-Schalten liegt der MOSFET zwischen der Versorgung und der Last. Bei einem NMOS-Bauelement muss die Gatespannung mindestens um die Schwellenspannung über der Versorgungsspannung liegen, um den Transistor vollständig durchzusteuern. Die Ansteuerung eines N-Kanal-MOSFETs als Highside-Schalter ist anspruchsvoll: ein Gate-Treiber oder eine Ladungspumpe wird benötigt, um die erforderliche Gateüberspannung zu erzeugen.

P-Kanal-MOSFETs vereinfachen das Highside-Schalten, weil eine negative Gate-Source-Spannung ausreicht, um den Transistor durchzusteuern, sodass keine Ladungspumpe erforderlich ist.

Analogschalter

NMOS-Transistoren kommen in analogen Multiplexern und Transmission Gates zum Einsatz, häufig kombiniert mit PMOS, um Verzerrungen zu reduzieren. Diese Anordnung sichert einen niedrigen On-Widerstand über den gesamten Spannungsbereich und ermöglicht eine hochwertige Signalübertragung in Mixed-Signal-ICs, in der Audioverarbeitung und in Datenerfassungssystemen.

Leistungselektronik

In der Leistungswandlung verarbeiten NMOS-Bauelemente hohe Ströme und Spannungen. N-Kanal-MOSFETs für niedrige Spannungen schalten Gleichstromlasten in Buck-Wandlern, Synchrongleichrichtern und Batterieschutzschaltungen. Die Nachfrage durch Batterie-Management und Unterhaltungselektronik hat zu neuen NMOS-Produkten geführt, etwa einem 30-V-Common-Drain-N-Kanal-MOSFET von Toshiba für USB-Geräte und Akkupack-Schutz.

N-Kanal-Bauelemente mit verbesserter thermischer Performance versorgen Antriebsstränge von Elektrofahrzeugen, Onboard-Charger und thermisch optimierte Stromsysteme. Innovationen bei Galliumnitrid- (GaN-) und Siliziumkarbid- (SiC-) MOSFETs ermöglichen höhere Schaltfrequenzen und reduzieren die Verluste.

Aufkommende NMOS-Technologien

Während die Grundstruktur eines NMOS weitgehend unverändert geblieben ist, treibt die Prozessinnovation das Leistungsverhalten weiter voran. Trench-MOSFETs nutzen tiefe Gräben, um die Kanalbreite zu erhöhen und den On-Widerstand zu senken. Superjunction-MOSFETs balancieren n- und p-Säulen, um hohe Sperrspannungen bei niedrigem Widerstand zu unterstützen.

Wide-Bandgap-Materialien wie SiC und GaN bieten höhere Durchbruchspannungen und geringere Schaltverluste und ermöglichen den Hochfrequenzbetrieb. Diese Technologien sind essenziell für E-Auto-Ladegeräte, Wechselrichter im Bereich erneuerbarer Energien und Stromversorgungen in Rechenzentren.

Empfohlene Lektüre: NMOS and PMOS Transistors: Fundamentals and Applications

Designüberlegungen und Best Practices

Auswahl eines NMOS-Bauelements

• Spannungsfestigkeit: Die maximale Drain-Source-Spannung muss die im Betrieb höchste auftretende Spannung übersteigen. Logic-Level-NMOS-Bauelemente reichen oft von 20 bis 100 V, während Leistungs-MOSFETs mehrere hundert Volt aushalten.
• Strombelastbarkeit: Der zulässige Dauer- und Spitzen-Drain-Strom muss zur Last passen. Verlustleistung im Gehäuse und Kühlkonzept sind entscheidend.
• Schwellenspannung: Für mikrocontroller-gesteuerte Schaltungen empfehlen sich Logic-Level-NMOS mit VTH zwischen 0,5 und 1 V. In störbehafteten Leistungsumgebungen verbessern höhere Schwellen die Störsicherheit und reduzieren Fehlauslösungen.
• On-Widerstand RDS(on): Ein niedriger RDS(on) verbessert die Leitungseffizienz und reduziert Wärme- und Leistungsverluste. Sehr niedrige RDS(on)-Werte gehen jedoch häufig mit größerer Chipfläche und höheren Bauelementkosten einher.
• Gateladung (QG): Die Gesamt-Gateladung bestimmt die Schaltgeschwindigkeit. Eine geringe QG unterstützt Hochfrequenzbetrieb, geht aber häufig mit einem höheren RDS(on) einher.
• Gehäuse und thermische Eigenschaften: Gehäuse wie TO-220, TO-247, DFN und QFN bieten unterschiedliche Wärmewiderstände und Footprints.

Gate-Ansteuerung und -Schutz

• Ein dedizierter Gate-Treiber oder Buffer liefert ausreichend Strom und Spannung.
• Ein Gate-Vorwiderstand dämpft Schwingungen, begrenzt das Ringing und passt die Anstiegs- und Abfallzeiten an.
• Schutzelemente wie Z-Dioden oder TVS-Klemmen sichern den Gate-Anschluss vor Spannungsspitzen.
• Bei induktiven Lasten müssen Drain-Source-Überschwinger und Flyback-Energie beherrscht werden.

Highside-Schalttechniken

• Ein Bootstrap-Treiber oder eine Ladungspumpe muss die Gatespannung mindestens um VTH über die Versorgungsspannung anheben, um die Leitung vollständig zu aktivieren.
• P-Kanal-MOSFETs vereinfachen zwar das Highside-Schalten, ihr höherer RDS(on) begrenzt jedoch den Wirkungsgrad. N-Kanal-Bauelemente erreichen mit dem passenden Treiber niedrigere Verluste und bessere Stromtragfähigkeit.

Wärmemanagement

• Leitungsverluste skalieren quadratisch mit dem Laststrom, Schaltverluste mit Frequenz und Gateladung.
• Halten Sie die Sperrschichttemperatur innerhalb der Bauelementgrenzen, indem Sie geeignete Kühlkörper, thermische Vias oder Gehäuse mit freiliegendem Pad einsetzen.
• Für kompakte Designs eignen sich DFN/QFN-Gehäuse mit optimierter Wärmeleitfähigkeit. In Hochleistungssystemen bieten TO-247-Gehäuse oder Leistungsmodule mehr thermischen Spielraum.

Empfohlene Lektüre: Transistor as a Switch: Theory and Practical Implementation for Digital and Hardware Engineers

Markttrends und Branchenperspektive

Der globale Markt für Mittel- und Niederspannungs-MOSFETs verzeichnet ein robustes Wachstum. Der weltweite Power-MOSFET-Markt wurde 2024 auf 8,9 Mrd. USD geschätzt und soll bis 2030 auf rund 13,5 Mrd. USD wachsen. Auf Anwendungen in der Leistungswandlung entfiel mit etwa 34–35 % der größte Anteil des Marktes im Jahr 2024, gefolgt von Automobilelektronik mit rund 32 %. Die Nachfrage wird durch den breiten Trend zur Elektrifizierung getragen: Elektrofahrzeuge (EVs), Anlagen für erneuerbare Energien und moderne Unterhaltungselektronik benötigen zunehmend effizientere Komponenten für das Power-Management.

Hersteller bringen kontinuierlich neue N-Kanal-MOSFETs und damit verbundene Innovationen auf den Markt, um diesen wachsenden Anforderungen gerecht zu werden, insbesondere bei höheren Leistungen. Wide-Bandgap-Halbleiter wie Siliziumkarbid (SiC) und Galliumnitrid (GaN) ermöglichen MOSFETs mit höheren Sperrspannungen und schnellerem Schalten für Hochfrequenzanwendungen.

Aktuelle Produktentwicklungen:

• Toshiba (Nov. 2023): Markteinführung eines 30-V-Common-Drain-N-Kanal-MOSFETs, optimiert für niedervoltige, hocheffiziente Anwendungen in USB-Stromversorgungen und Akkupack-Schutzsystemen.
• ROHM (Sept. 2024): Vorstellung einer Reihe automotive-tauglicher N-Kanal-MOSFETs für hohe Zuverlässigkeit in EV-Antriebssträngen und Batterie-Management-Systemen.
• SemiQ (Jan. 2025): Veröffentlichung von 1700-V-SiC-MOSFETs für Hochspannungs-Leistungswandlung in Luft- und Raumfahrt, Industrieanwendungen und im Bereich erneuerbarer Energien.
• Toshiba (Mai 2025): Vorstellung der dritten Generation von 650-V-SiC-MOSFETs im kompakten DFN8×8-Gehäuse für höhere Leistungsdichte und Effizienz in industriellen Stromversorgungen, Motorsteuerungen und EV-Wechselrichtern.
• Vishay (Mai 2025): Markteinführung eines 80-V-N-Kanal-MOSFETs im fortschrittlichen PowerPAK-8×8-Gehäuse mit branchenführendem niedrigem RDS(on) seiner Klasse.

Fazit

N-Kanal-MOSFETs sind das Fundament der modernen Elektronik — von digitaler Logik und Analogschaltungen bis hin zu Leistungswandlern und Elektrofahrzeugen. Ihre hohe Elektronenbeweglichkeit ermöglicht schnelles Schalten und einen niedrigen On-Widerstand, was sie in den meisten Anwendungen gegenüber P-Kanal-Bauelementen bevorzugt. Das Verständnis von Bauelementaufbau, Betriebsmodi, Schlüsselkennwerten und schaltungstechnischen Implikationen erlaubt Ingenieuren, das Leistungspotenzial von NMOS-Transistoren auszuschöpfen und gleichzeitig Fallstricke wie Bodydioden-Leitung oder unzureichende Gate-Ansteuerung zu vermeiden.

Häufig gestellte Fragen (FAQ)

F: Was ist ein N-Kanal-MOSFET, und wie funktioniert er?

A: Ein N-Kanal-MOSFET (NMOS) ist ein Halbleiterbauelement aus der Familie der Feldeffekttransistoren. Er besitzt n+-dotierte Source- und Drain-Bereiche in einem p-dotierten Substrat, wobei das Gate durch ein dünnes Oxid isoliert ist. Übersteigt die Gate-Source-Spannung die Schwellenspannung, bildet sich ein n-leitender Kanal, in dem Elektronen vom Drain zur Source fließen können. Unterhalb der Schwelle bleibt das Bauelement gesperrt und blockiert die Leitung.

F: Welche typische Schwellenspannung hat ein NMOS-Bauelement?

A: Die Schwellenspannung ist die minimale VGS, die für die Bildung eines Inversionskanals nötig ist. Logic-Level-NMOS-Bauelemente weisen häufig Schwellen von 0,5–1 V auf, während Leistungs-MOSFETs mit Schwellen von 2–4 V arbeiten.

F: Welche MOSFET-Typen gibt es?

A: Es existieren zwei Haupttypen: Anreicherungstyp (Enhancement, normalerweise gesperrt) und Verarmungstyp (Depletion, normalerweise leitend). Die meisten modernen NMOS-Bauelemente sind selbstsperrende N-Kanal-MOSFETs für Schalt- und Verstärkungsaufgaben.

F: Warum werden N-Kanal-MOSFETs gegenüber P-Kanal-Bauelementen bevorzugt?

A: Weil die Elektronenbeweglichkeit etwa 2–3-mal höher ist als die Löcherbeweglichkeit, erreichen N-Kanal-Bauelemente einen niedrigeren RDS(on) und schalten schneller. PMOS-Bauelemente benötigen für vergleichbares Leistungsverhalten größere Chipflächen, sind in Highside-Anwendungen aber einfacher anzusteuern.

F: Was bedeutet Pinch-off (Abschnürung) im NMOS-Transistor?

A: Die Abschnürung tritt im Sättigungsbereich auf, wenn VDS ≥ (VGS − VTH). An dieser Stelle verengt sich der Kanal in der Nähe des Drains und begrenzt die Leitung. Der Drain-Strom wird nahezu unabhängig von VDS.

F: Wie steuert man einen N-Kanal-MOSFET als Highside-Schalter an?

A: Für die Highside-Ansteuerung muss das Gate mindestens um VTH über der Versorgungsspannung liegen. Üblicherweise wird dazu eine Ladungspumpe oder ein Bootstrap-Treiber eingesetzt.

F: Welche praktischen Anwendungen haben NMOS-Transistoren?

A: NMOS-Transistoren werden in CMOS-Logik, Analogverstärkern, Lowside- und Highside-Schaltern, analogen Multiplexern, Motortreibern und Stromversorgungen eingesetzt. Sie dominieren die Mittel- und Niederspannungs-MOSFET-Märkte aufgrund ihrer Effizienz und Skalierbarkeit.
