Stromteiler: Theorie, Auslegung und praktische Umsetzung

Einleitung

Moderne Elektronik lebt von präziser Stromkontrolle — sei es bei der Einstellung eines Verstärker-Arbeitspunkts, der Verteilung von Versorgungsströmen oder der Messung unbekannter Ströme. Stromteilerschaltungen — Netzwerke, die einen Quellstrom in einzelne Pfade aufteilen — sind dabei zentral. Anders als der Spannungsteiler, der Spannung über Reihenwiderstände aufteilt, verteilt der Stromteiler den Strom über parallele Zweige nach deren Widerstand.

Dieser Artikel behandelt die vollständige Theorie, mathematische Herleitung, Auslegungsformeln und praktische Umsetzung von Stromteilern in passiven und aktiven Schaltungen.

Grundlagen des Stromteilers

Was ist ein Stromteiler?

Ein Stromteiler ist eine parallel verschaltete Anordnung, in der der gesamte Quellstrom auf mehrere Zweige aufgeteilt wird. Alle Zweige liegen an derselben Spannung, aber durch die unterschiedlichen Widerstände fließt durch jeden Zweig ein anderer Strom.

Die Stromteilerregel (Current Divider Rule, CDR) besagt, dass der Strom durch einen Zweig umgekehrt proportional zu seinem Widerstand ist. Der Zweig mit dem kleinsten Widerstand führt den größten Stromanteil.

Herleitung der Stromteilerregel

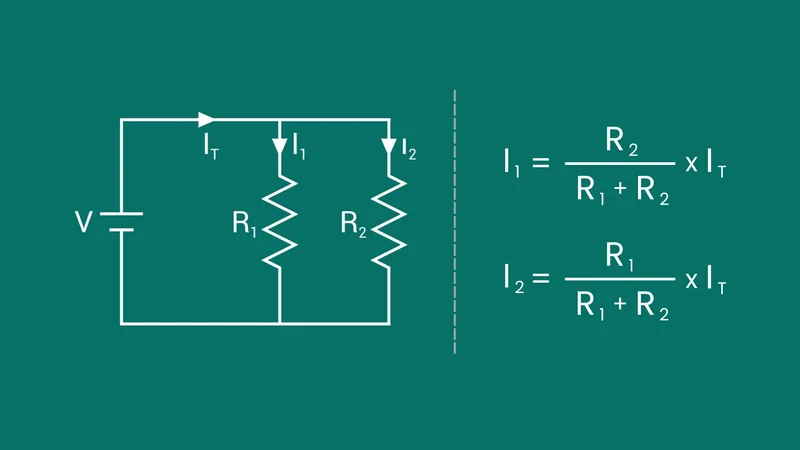

Für zwei parallele Widerstände R1 und R2 liegt über beiden dieselbe Spannung V. Aus Ohmschem Gesetz und Parallelschaltungsformel ergeben sich die Stromteilerformeln: In den Zählern erscheint der Widerstand des anderen Zweigs — Ausdruck der inversen Beziehung.

Allgemein für n Zweige: Jeder Zweigstrom entspricht dem Gesamtstrom mal dem Verhältnis aus äquivalentem Parallelwiderstand zum jeweiligen Zweigwiderstand.

Beziehung zum Spannungsteiler

Beide verteilen eine elektrische Größe nach Widerstandsverhältnissen, jedoch in umgekehrter Konfiguration. Beim Spannungsteiler steht der Widerstand des betrachteten Zweigs im Zähler, beim Stromteiler der Widerstand des anderen Zweigs.

Warum Stromteiler wichtig sind

• Bias- und Signalverteilung: Präzise Bias-Ströme in Analogschaltungen und Verstärkern.
• Messtechnik: Shunt-Widerstände für sichere Strommessungen.
• Leistungsteilung: Stromaufteilung über parallele Bauelemente.
• Digitalanbindung: Strombegrenzung und -verteilung zwischen Logikbausteinen.
• Lehre: Anwendung von Kirchhoff'schem Stromgesetz und Ohmschem Gesetz.

Empfohlene Lektüre: Parallel vs Series Circuits: Differences, Theory, and Practical Applications

Berechnung der Zweigströme

Widerstandsformel

Für zwei Zweige R1 und R2 wird der Gesamtstrom so aufgeteilt, dass im Zähler jeweils der Widerstand des anderen Zweigs steht. Bei n Zweigen wird zuerst der äquivalente Parallelwiderstand berechnet.

Leitwertmethode

Alternativ über den Leitwert (Kehrwert des Widerstands): In einer Parallelschaltung ist die Gesamtkonduktanz die Summe der Einzelkonduktanzen, und der Zweigstrom ist direkt proportional zum Zweig-Leitwert. Praktisch bei sehr großen oder sehr kleinen Widerstandswerten, ausgedrückt in Siemens (S) oder Millisiemens (mS).

Rechenbeispiele

Zwei-Zweig-Beispiel

Aufgabe: 20 Ω parallel zu 60 Ω an 30 V.

Schritt 1 — R_eq = (20·60)/(20+60) = 15 Ω.
Schritt 2 — I_ges = 30/15 = 2 A.
Schritt 3 — I1 = 1,5 A; I2 = 0,5 A. Kontrolle: I1 + I2 = 2 A ✓

Der kleinere Widerstand führt das Dreifache des Stroms — Bestätigung der Stromteilerregel.

Mehrzweig-Beispiel

Drei Widerstände parallel — 10 kΩ, 4 kΩ und 2 kΩ — an 100 V: R_eq ≈ 1,176 kΩ, I_ges ≈ 85 mA. Die Leitwertmethode ist hier besonders praktisch.

Praktische Umsetzung resistiver Stromteiler

Aufbau-Techniken

• Steckbrett: Ideal für Prototypen, aber parasitäre Effekte können bei Hochfrequenz oder niedrigen Strömen die Genauigkeit beeinträchtigen.
• Klemmleiste: Stabilere, semi-permanente Aufbauten mit Schraubklemmen.
• Freie Verdrahtung mit Krokoklemmen: Nur für Demonstrationen — mechanisch fragil und störanfällig.

Messverfahren

1. Widerstände messen mit Ohmmeter — Abweichungen zum Nennwert notieren.
2. Schaltung aufbauen — alle Knoten auf gleichem Potenzial.
3. Spannungsgleichheit prüfen — alle Zweige müssen die Quellspannung führen.
4. Zweig- und Gesamtstrom messen — Summe der Zweigströme = Gesamtstrom.

Nicht-ideale Effekte

• Toleranz: ±0,1 % bis ±5 % bei Standardwiderständen.
• Parasitäre Effekte: Kleine Induktivitäts- und Kapazitätsanteile bei höheren Frequenzen.
• Kontakt-/Leitungswiderstand: Bei niederohmigen Shunts kann der Leitungswiderstand in der Größenordnung des Widerstands liegen — Vierleiteranschluss (Kelvin) hilft.
• Temperatur: I²R-Erwärmung verändert den Widerstand. Niedriger TCR und ausreichende Leistungsklasse wählen.

Empfohlene Lektüre: PCB Components: A Comprehensive Technical Guide to Passive, Active, and Electromechanical Parts

Stromteiler in Messtechnik und Sensorik

Shunt-Widerstände in Amperemetern

Ein Präzisions-Shunt parallel zur Messwerkspule führt den Großteil des Stroms am empfindlichen Messwerk vorbei. Das Instrument misst den Spannungsabfall am Shunt und schließt mit dem Ohmschen Gesetz auf den Gesamtstrom.

Moderne Strommess-Widerstände sind optimiert auf niedrige Widerstandswerte (Milliohm), hohe Belastbarkeit, niedrige Induktivität und stabilen Temperaturkoeffizienten. Für AC/Transienten kommen flache Metallfolien-Shunts mit Vierleiteranschluss zum Einsatz.

Auswahl eines Shunt-Widerstands

• Genauigkeit: Präzision ≤ 0,1 %, TCR < 25 ppm/°C.
• Induktivität: Flachblech- oder Bulk-Metal-Bauformen für saubere Frequenzantwort.
• Strombereich: Spannungsabfall typisch 50–200 mV bei Minimalstrom.
• Mechanische Integration: PCB-kompatible Bauform.

Platzierung

• Lowside: Shunt zwischen Last und Masse — bevorzugt in batteriebetriebenen Systemen und IoT-Sensoren.
• Highside: Shunt zwischen Versorgung und Last — erkennt Lastfehler, Kurzschlüsse, Versorgungsausfälle. Benötigt Differenzverstärker oder Highside-Current-Sense-ICs.

Anwendungen

• Messgeräte (Amperemeter, Multimeter, DAQ)
• Leistungselektronik (Schaltnetzteile, Automotive-ECUs)
• Motorsteuerung und EVs (MCUs, BMS, EV-Ladegeräte)
• Embedded und IoT
• PCB-Monitoring mit Current-Sense-Amplifiern

Aktive Stromteiler: Stromspiegel

Während resistive Stromteiler passiv arbeiten, nutzen Stromspiegel (Current Mirrors) Transistoren, um einen Referenzstrom mit hoher Genauigkeit zu replizieren oder zu skalieren. Zwei passend gepaarte BJTs oder MOSFETs mit gleicher Basis-Emitter- bzw. Gate-Source-Spannung führen denselben Strom — der Ausgang bleibt nahezu lastspannungsunabhängig.

Skalierte Stromspiegel

Durch Geometrie-Anpassung oder mehrere Transistoren lässt sich der Ausgangsstrom relativ zum Referenzstrom skalieren. Faktor-N-Skalierung über N-fache Emitter-/Kanalfläche.

Designüberlegungen

• Transistor-Matching — Common-Centroid-Layout und identische Orientierung.
• Compliance-Spannung — Mindestspannung über dem Ausgangstransistor.
• Temperatureffekte — Gegenkopplung oder Kompensation.
• Ausgangswiderstand — Kaskodenstrukturen erhöhen ihn.
• Rauschen — Symmetrisches Layout und Guard-Rings.

Anwendungen

• Differenzverstärker biasen
• Aktive Lasten für hohe Ausgangsimpedanz
• Referenz- und Bias-Verteilung in ICs
• ADCs mit präzisen Bias-Strömen
• Digitale Logik und I/O-Treiber

Designrichtlinien

Widerstandswerte wählen

Saubere Verhältnisse einsetzen (z. B. 1 kΩ / 2 kΩ für 2:1). Die Versorgung muss den Gesamtstrom liefern können.

Leistungs- und Wärmemanagement

P = I²R. Bauteile deutlich über dem Worst-Case dimensionieren. Bei hohen Strömen: Drahtwickel-, Metallfilm- oder Metalloxid-Widerstände mit niedrigem TCR. Im PCB-Layout: breite Kupferflächen und thermische Vias.

Fehler minimieren

• Präzisionsbauteile mit enger Toleranz (≤ 0,1 %).
• Vierleiteranschluss (Kelvin) bei niederohmigen Shunts.
• SMD-Bauteile und kurze Leiterbahnen gegen Parasiten.

Parallele Widerstandsnetzwerke für mehr Leistung

Für hohe Ströme R_eq = R/N durch parallele Widerstände. Werte und Toleranzen sollten zueinander passen, symmetrisch im Layout.

Reaktive Stromteiler

In AC-Schaltungen erfolgt die Stromaufteilung über die komplexe Impedanz. Grundlage für Filter, AC-Leistungsverteilung, abgestimmte Verstärker und HF-Signalaufbereitung.

Anwendungen in Digital- und Hardware-Engineering

Digitale Logik und Mixed-Signal

Stromteiler begrenzen, biasen und verteilen Ströme zwischen Analog- und Digitalkomponenten — etwa für Komparatoren, ADCs oder Sensorschnittstellen.

Bias-Netzwerke und Referenzgeneratoren

Bilden die Grundlage für Arbeitspunkte in Verstärkern und Transistorstufen. In ICs übernehmen transistorbasierte Stromspiegel diese Aufgabe.

Stromaufteilung in der Leistungselektronik

Parallel geschaltete Leistungs-MOSFETs, BJTs oder IGBTs benötigen Source- bzw. Emitter-Ballastwiderstände für eine ausgeglichene Stromaufteilung.

Industrie und IoT

• Motorsteuerungen und BMS — Sensorwiderstände als Shunt-basierte Stromteiler.
• Sensor-Frontends — Sensorströme als proportionale Spannungen für ADCs.
• Industrieanlagen — Echtzeit-Feedback für Überstromschutz und Lastdiagnose.

Simulation, Test und Fehlersuche

Simulation

Mit SPICE, LTspice, Multisim oder Proteus: Schaltung modellieren, DC-Analyse, parametrische Sweeps und Transienten- oder AC-Analyse.

Test und Validierung

1. Widerstandsprüfung mit Multimeter.
2. Schaltungsaufbau.
3. Spannung über alle Parallelzweige messen, Zweigströme prüfen.
4. Temperaturkontrolle mit IR-Thermometer.

Typische Probleme

<thead><tr><th>Problem</th><th>Ursache</th><th>Lösung</th></tr></thead>

Ungleiche Zweigströme	Toleranz-Mismatch, schlechte Lötstellen	Präzisionswiderstände, Lötstellen nachlöten
Instabile Messwerte	Lose Verdrahtung, thermische Drift	Niederohmige Verbindungen, stabile Temperatur
Übermäßige Verlustleistung	Falsche Belastbarkeit, zu niedriger Gesamtwiderstand	Belastbarkeit erhöhen, mehr Widerstände parallel
Frequenzabhängige Fehler	Parasitäre Induktivität/Kapazität	SMD-Bauteile, kurze Anschlüsse
Falscher Gesamtstrom	Verdrahtungs- oder Messfehler	Anschlüsse, Polarität, Kalibrierung prüfen

Fazit

Stromteiler sind ein fundamentaler Baustein moderner Elektronik — sie steuern, verteilen und messen Ströme in komplexen Netzwerken. Aus Ohmschem Gesetz und Kirchhoff'schem Stromgesetz hergeleitet bilden sie das Rückgrat von Bias-, Sensor- und Power-Sharing-Anwendungen. Von resistiven Teilern über Leitwert-basierte Methoden bis zu aktiven Stromspiegeln sorgen diese Schaltungen für stabile Funktion in Analog-, Digital- und Mixed-Signal-Systemen.

Häufig gestellte Fragen (FAQs)

F: Was ist ein Stromteiler, und wie unterscheidet er sich vom Spannungsteiler?

A: Ein Stromteiler teilt den Gesamtstrom auf parallel verschaltete Zweige nach deren Widerständen auf. Ein Spannungsteiler verteilt eine Spannung über in Reihe geschaltete Widerstände.

F: Warum führt der kleinere Widerstand in einem Stromteiler den größeren Strom?

A: Strom ist umgekehrt proportional zum Widerstand (Ohmsches Gesetz). In einer Parallelschaltung zieht der kleinere Widerstand einen größeren Anteil des Gesamtstroms.

F: Wann lohnt sich die Leitwertmethode?

A: Vor allem bei sehr großen oder sehr kleinen Widerstandswerten oder bei vielen Zweigen — Leitwerte lassen sich in der Parallelschaltung direkt addieren.

F: Wie werden Stromteiler in Messgeräten eingesetzt?

A: Shunt-Widerstände wirken als Stromteiler, die den Großteil des Stroms am empfindlichen Messwerk vorbeiführen. Aus dem Spannungsabfall am Shunt wird mit dem Ohmschen Gesetz auf den Gesamtstrom geschlossen.

F: Was ist ein Stromspiegel, und wie hängt er mit dem Stromteiler zusammen?

A: Ein Stromspiegel ist eine aktive Schaltung mit Transistoren, die einen Referenzstrom als Ausgangsstrom skaliert oder repliziert. Er funktioniert wie ein präziser Stromteiler — und hält den Ausgang nahezu konstant, unabhängig von Lastspannungsschwankungen.
