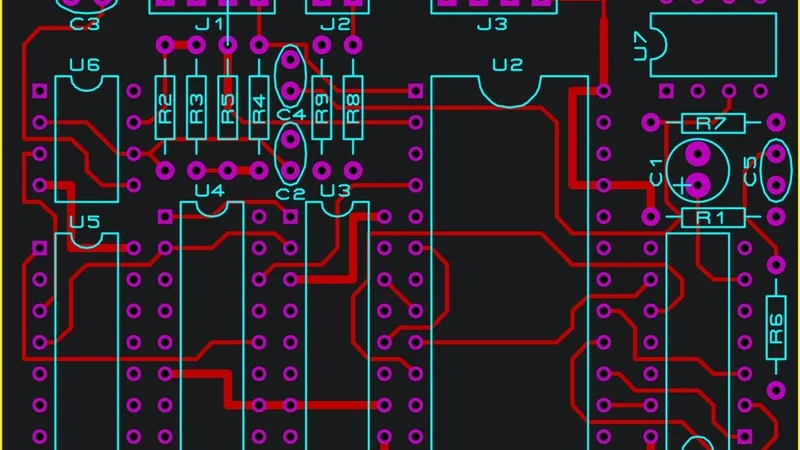

PCB-Layout: Ein umfassender Leitfaden

Einleitung

Die Elektronikentwicklung ist untrennbar mit der Kunst und Wissenschaft des PCB-Layouts (Printed Circuit Board, Leiterplatte) verbunden. Leiterplatten bilden das Rückgrat unzähliger elektronischer Geräte, vom Smartphone bis zum Raumfahrzeug. Wie sie entworfen und gefertigt werden, beeinflusst die Leistungsfähigkeit und Zuverlässigkeit dieser technischen Geräte maßgeblich. In diesem umfassenden Überblick beleuchten wir die vielen Facetten des PCB-Layouts: das Zusammenspiel von Lötverfahren, PCB-Fertigungsprozessen, Stack-up-Konfigurationen, Lötbefestigungen und Board-Layout — alles Elemente, die zusammen effiziente und zuverlässige elektronische Systeme ergeben.

Das Layout einer Leiterplatte ist wie ein präzise gezeichneter Bauplan: eine umfassende Karte, die die Platzierung essenzieller elektronischer Bauelemente — Widerstände, Kondensatoren und integrierte Schaltkreise (ICs) — genau festlegt. Sie ist die architektonische Leinwand, auf der das filigrane Zusammenspiel elektrischer Verbindungen entsteht. Dieser Plan bestimmt nicht nur die Positionen der Bauteile, sondern auch deren genaues Zusammenspiel über ein dichtes Netz aus Leiterbahnen und Lötpads. Diese leitfähigen Pfade sind die Lebensadern jedes elektronischen Systems: Sie übertragen Signale und Energie und sorgen für den reibungslosen Betrieb des Geräts.

Im Kern ist ein PCB-Layout nicht nur ein Entwurf, sondern eine komplexe Karte, die die Funktion eines elektronischen Geräts steuert. Der Prozess erfordert ein tiefes Verständnis elektronischer Bauelemente, Schaltungstheorie und Designprinzipien. Die Rolle eines PCB-Designers ist daher in der Elektronikbranche zentral. Er benötigt ein solides elektronisches Grundlagenwissen, Erfahrung mit PCB-Design-Software und ein hohes Maß an Detailgenauigkeit, um ein Layout zu erstellen, das sowohl korrekt als auch effizient seinen Zweck erfüllt.

Grundlagen des PCB-Designs

PCB-Design ist ein komplexer Prozess mit mehreren Phasen, von der Konzeption bis zur Fertigung. Am Anfang steht der Schaltplan — eine symbolische Darstellung der Schaltung. Er umfasst alle Bauelemente und ihre Verbindungen und dient als Vorlage für das PCB-Layout, die physikalische Umsetzung der Schaltung.

Die Rolle eines PCB-Designers ist vielschichtig. Er übersetzt den Schaltplan in ein funktionierendes Layout. Das umfasst die Platzierung der Bauelemente, das Routing der Verbindungen und die Einhaltung von Industriestandards und Designrichtlinien. Zugleich muss er elektrische Anforderungen der Schaltung, physikalische Randbedingungen der Platine und den Fertigungsprozess berücksichtigen.

Bestandteile einer Leiterplatte

Eine Leiterplatte besteht aus mehreren Bestandteilen, die jeweils eine spezifische Funktion haben. Die Basis ist die Platine selbst, üblicherweise aus einem nichtleitenden Material wie Glasfaser oder Kunststoff. Sie dient als Grundlage für die Montage der weiteren Bauelemente.

Widerstände sind gängige Bauelemente auf einer Leiterplatte. Sie regulieren den Stromfluss in der Schaltung, indem sie einen elektrischen Widerstand bereitstellen. Der Wert eines Widerstands, gemessen in Ohm, bestimmt, wie stark er den Stromfluss begrenzt.

Kondensatoren sind weitere Bauelemente. Sie speichern und geben elektrische Energie ab, ähnlich einer Batterie. Kondensatoren spielen eine zentrale Rolle bei der Rauschfilterung der Versorgungsspannung, beim Blockieren von Gleichstrom (DC) bei gleichzeitigem Durchlassen von Wechselstrom (AC) und in vielen weiteren Funktionen.

Integrierte Schaltkreise (ICs) sind selbst miniaturisierte Schaltungen mit spezifischen Funktionen. Das Spektrum reicht von einfachen Logikgattern bis zu komplexen Mikroprozessoren. ICs sind typischerweise die komplexesten Bauelemente auf einer Leiterplatte und bestimmen oft die Gesamtfunktion des Geräts. Die leitfähigen Leiterbahnen und Pads verbinden all diese Bauteile. Diese Leiterbahnen, in der Regel aus Kupfer, werden im Designprozess auf die Platine geätzt. Sie liefern den Pfad für den Stromfluss zwischen den Bauteilen. Pads sind kleine freiliegende Metallflächen, an denen Bauelemente auf die Platine gelötet werden. Jedes dieser Bestandteile übernimmt eine wichtige Funktion. Layout und Verbindungen bestimmen das Verhalten der Schaltung und damit die Funktion des elektronischen Geräts.

Weiterführende Lektüre: Components of a PCB: A Comprehensive Guide

Arten von Leiterplatten

Leiterplatten gibt es in verschiedenen Bauformen, jede für unterschiedliche Anwendungen geeignet — abhängig von physikalischen und elektrischen Eigenschaften.

Einseitige Leiterplatten sind die einfachste Variante. Auf einer Seite sind die Bauelemente platziert, auf der anderen verlaufen die leitfähigen Kupferleiterbahnen. Sie werden typischerweise in einfacher Elektronik eingesetzt, bei der Platz und Komplexität keine entscheidenden Faktoren sind — etwa in Netzteilen oder Radios.

Doppelseitige Leiterplatten besitzen leitfähige Kupferleiterbahnen auf beiden Seiten. Das erlaubt eine höhere Dichte an Bauelementen und Verbindungen und eignet sich für komplexere Geräte. Die beiden Seiten werden über Durchsteckmontage (Through-Hole-Technologie) verbunden: Löcher werden durch die Platine gebohrt und mit leitfähigem Material gefüllt, um elektrische Verbindungen herzustellen.

Mehrlagige Leiterplatten treiben dieses Konzept weiter. Sie besitzen mehrere Lagen mit leitfähigen Leiterbahnen, getrennt durch Isolationsschichten. Sie reichen von 4 bis 12 Lagen, bei sehr dichten Designs auch mehr. Die Lagen werden über Vias verbunden, ähnlich wie bei doppelseitigen Leiterplatten. Mehrlagige Leiterplatten kommen in hochkomplexen Geräten wie Computern oder medizintechnischen Anlagen zum Einsatz, wo Platz knapp und die elektrische Performance hoch sein muss.

Starre Leiterplatten bestehen aus einem festen Substratmaterial wie Glasfaser, das seine Form behält. Sie sind langlebig und können schwere Bauelemente tragen, lassen sich aber nicht biegen oder flexen. Typische Anwendungen sind Desktop-PCs und stationäre Elektronik.

Flexible Leiterplatten bestehen dagegen aus biegsamen Materialien wie flexiblem Kunststoff oder Kapton. Sie lassen sich biegen und verformen, ohne die Schaltung zu beschädigen. Damit eignen sie sich ideal für Geräte wie Kameras oder Mobiltelefone, bei denen die Platine in ein kompaktes, unregelmäßig geformtes Gehäuse passen muss.

Jede PCB-Bauform bietet eigene Vorteile und Herausforderungen in Design, Fertigung und Anwendung. Die Wahl hängt von den konkreten Anforderungen des elektronischen Geräts ab: Komplexität, physikalische Beschränkungen und Performance-Anforderungen.

Weiterführende Lektüre: PCB Layers: Everything You Need to Know

Der PCB-Layout-Prozess

Die Erstellung eines PCB-Layouts ist ein mehrstufiger Prozess, der sorgfältige Planung und Umsetzung verlangt. Am Anfang steht der Schaltplan — eine symbolische Darstellung der Schaltung. Er enthält alle Bauelemente und ihre Verbindungen und dient als Vorlage für das PCB-Layout, die physikalische Umsetzung der Schaltung.

Sobald der Schaltplan vollständig ist, wird er in ein PCB-Layout übersetzt. Dabei werden Bauelemente platziert, Verbindungen geroutet und die Einhaltung von Industriestandards und Designrichtlinien sichergestellt. Zudem müssen elektrische Anforderungen, physikalische Randbedingungen und Fertigungsprozesse berücksichtigt werden.

Schaltplanerstellung

Die Schaltplanerstellung ist eine zentrale Phase im Schaltungsentwurf. Sie ist die Kunst, einen Schaltplan zu erstellen, der den Bauplan der Schaltung darstellt. Der Plan enthält alle Bauelemente mit ihren Schaltsymbolen, die deren elektrische Funktionen und Verbindungen erkennen lassen. Spezialisierte Software erleichtert diesen Prozess: Designer können Bauelemente einfügen, anordnen und die wichtigsten Verbindungen zeichnen.

Die Schaltplanerstellung erfordert ein tiefes Verständnis der Schaltungsfunktion. Der Designer muss wissen, was jedes Bauelement tut, wie es mit den anderen interagiert und wie es zur Gesamtfunktion beiträgt. Beispielsweise kann ein Widerstand den Strom auf ein für ein bestimmtes Bauelement sicheres Niveau begrenzen, ein Kondensator kann Rauschen aus der Versorgung herausfiltern.

Sobald die Schaltplanerstellung abgeschlossen ist, dient sie als Vorlage für das PCB-Layout. Im Layout wird der Schaltplan in eine physische Anordnung übersetzt: Bauelemente werden platziert, Verbindungen geroutet. Das erfordert eine sorgfältige Abwägung zwischen elektrischen Anforderungen, physikalischen Randbedingungen und Designregeln, um eine funktionierende und fertigbare Leiterplatte zu erhalten.

Bauteilplatzierung

Die Bauteilplatzierung ist eine entscheidende Phase im PCB-Layout-Prozess — eine, die hohe Detailgenauigkeit und die Einhaltung von Designregeln und Richtlinien erfordert. Ziel ist ein Layout, das elektrische Effizienz maximiert, Platz spart und Designregeln einhält und gleichzeitig die Integration von SMD-Bauteilen, Allegro-Design-Software und der Schaltungskomplexität harmonisiert.

Die Platzierung von Bauelementen auf einer Leiterplatte unterliegt vielen Faktoren, die jeweils zur Gesamtperformance und -zuverlässigkeit des Produkts beitragen. An erster Stelle muss der Designer die elektrischen Anforderungen der Schaltung berücksichtigen. Bauelemente mit gemeinsamer Funktion oder gemeinsamem Signalpfad sollten räumlich gruppiert werden, um die Verbindungslängen zu minimieren. Das reduziert Signaldegradation und elektromagnetische Interferenzen (EMI) und stärkt die Schaltungsintegrität.

Wärmemanagement spielt eine zentrale Rolle. Bauelemente mit hoher Wärmeentwicklung — etwa Leistungstransistoren oder Spannungsregler — sollten dort platziert werden, wo Luftströmung oder Kühlkörper für Wärmeabfuhr sorgen. So wird Überhitzung vermieden und die Zuverlässigkeit erhalten.

Die physikalischen Randbedingungen der Leiterplatte und der Bauelemente selbst spielen ebenfalls eine Rolle. Bauelemente mit großem Footprint oder speziellen Montageanforderungen müssen oft an bestimmten Stellen platziert werden. Bauelemente, die für Wartung oder Justierung zugänglich sein müssen — etwa Steckverbinder oder Potentiometer — sollten an leicht erreichbaren Stellen liegen.

Designregeln und Richtlinien, häufig durch Industriestandards oder gerätespezifische Vorgaben definiert, üben ebenfalls Einfluss aus. Sie umfassen Mindestabstände zwischen Bauelementen, Abstand zu den Platinenkanten und Ausrichtung an anderen Bauelementen. Die strikte Einhaltung dieser Prinzipien sichert ein fertigbares Layout, das den Industriestandards entspricht.

Routing

Routing ist der Vorgang, bei dem die Bauelemente auf einer Leiterplatte über leitfähige Leiterbahnen verbunden werden. Diese Leiterbahnen, meist aus Kupfer, bilden den Pfad für den Stromfluss zwischen den Bauteilen. Das Routing ist ein kritischer Aspekt des PCB-Layouts und wirkt sich direkt auf Performance und Zuverlässigkeit aus.

Beim Routing müssen mehrere Faktoren berücksichtigt werden. Erstens muss das Routing den Designregeln und Richtlinien entsprechen. Dazu zählen Mindestleiterbahnbreite, Abstand zwischen Leiterbahnen und Abstand zu den Platinenkanten — sie stellen sicher, dass die Leiterplatte zuverlässig und effizient gefertigt werden kann.

Signalintegrität ist ein weiterer zentraler Aspekt — entscheidend beim Entwurf hochperformanter Schaltungen. Designer müssen die Integrität der Signale auf ihrem Weg über die Leiterplatte sichern, und dafür sind Signallagen und Signalleiterbahnen zentrale Bausteine. Leiterbahnen sollten möglichst kurz gehalten werden, scharfe Knicke vermieden werden, da diese Signaldegradation verursachen und das Risiko elektromagnetischer Interferenzen (EMI) erhöhen. Hochgeschwindigkeits- und empfindliche Analogsignale sollten weit von störenden Bauteilen, etwa Schaltreglern, geroutet werden, um Übersprechen und andere Probleme zu minimieren.

Stromverteilung ist ebenfalls ein kritischer Aspekt. Versorgungsleitungen müssen breit genug sein, um den erforderlichen Strom zu führen, und so geroutet werden, dass Spannungsabfälle minimiert werden. Masseflächen — große, mit Masse verbundene Kupferflächen — können einen niederohmigen Rückführungspfad bieten und die Gesamtperformance der Schaltung verbessern.

Wärmemanagement ist ein weiterer Faktor im Routing. Leiterbahnen mit hohen Strömen können erhebliche Wärme erzeugen, die zu Überhitzung und Defekten führen kann. Zur Minderung können breitere Leiterbahnen verwendet werden, thermische Vias zur Wärmeabfuhr eingesetzt werden oder die Bahnführung so optimiert werden, dass die Wärmeabfuhr maximiert wird.

PCB-Layout-Designregeln

Designregeln — etwa Leiterbahnbreite, Abstand, Clearance, Bauteilplatzierung, Lagenstapel, Anzahl der Lagen, Mils als Maßeinheit und ein systematischer Schritt-für-Schritt-Ansatz — sind im PCB-Layout-Prozess unverzichtbar. Diese Richtlinien sind grundlegend für Fertigbarkeit und elektrische Performance. Verstöße können zu Defekten oder schlechter Performance führen. Häufig basieren diese Vorschriften auf Industriestandards wie IPC, können aber an die konkreten Anforderungen des Geräts angepasst werden. Die Anzahl der Lagen und ihr präziser Stack-up, definiert in Mils, beeinflussen die Gesamtfunktion und Fertigbarkeit erheblich.

Clearance und Creepage

Clearance und Creepage sind zwei wichtige Designregeln, die den Abstand zwischen leitenden Elementen auf einer Leiterplatte regeln. Beide sind entscheidend für Sicherheit und Zuverlässigkeit.

Clearance bezeichnet den kürzesten Abstand zwischen zwei leitenden Elementen durch die Luft. Ausreichende Clearance ist wichtig, um elektrische Überschläge zu verhindern, die die Leiterplatte beschädigen oder gar einen Brand auslösen können. Die erforderliche Clearance hängt von Faktoren wie der Spannung der Schaltung, dem Isoliermaterial und den Umgebungsbedingungen ab.

Creepage ist der kürzeste Abstand zwischen zwei leitenden Elementen entlang der Oberfläche des Isoliermaterials. Creepage ist wichtig, weil sie das Entstehen leitfähiger Pfade durch Verunreinigungen, Feuchtigkeit oder andere Faktoren verhindert, die zu Kurzschlüssen oder Kriechströmen führen können. Wie bei der Clearance hängt die erforderliche Creepage-Distanz von Spannungsniveau, Isoliermaterial und Umgebungsbedingungen ab.

Für die Sicherheit und Zuverlässigkeit einer Leiterplatte müssen Designer Clearance- und Creepage-Anforderungen sorgfältig in das Layout einbeziehen. Das bedeutet die Auswahl geeigneter Isoliermaterialien, das Einhalten ausreichender Abstände zwischen leitenden Elementen und die Berücksichtigung der konkreten Betriebsbedingungen des Geräts. Mit konsequenter Einhaltung dieser Regeln minimieren Designer das Risiko elektrischer Ausfälle und sichern die langfristige Performance.

Via-Design

Vias sind im PCB-Layout essenziell und stellen elektrische Verbindungen zwischen den Lagen her. Es gibt verschiedene Arten: Through-Hole-Vias, Blind Vias und Buried Vias. Through-Hole-Vias verbinden die Ober- und Unterseite, Blind Vias verbinden äußere Lagen mit inneren Lagen, ohne durch die gesamte Platine zu führen. Buried Vias verbinden ausschließlich innere Lagen.

Beim Via-Design sind Größe und Abstand entscheidend. Der Durchmesser des Via-Lochs und die Dicke der Beschichtung beeinflussen elektrische Performance und mechanische Festigkeit der Verbindung. Designer müssen außerdem sicherstellen, dass Vias weit genug auseinander liegen, um Kurzschlüsse zu vermeiden und die Fertigungstoleranzen des PCB-Herstellungsprozesses einzuhalten.

Wärmemanagement ist ein weiterer wichtiger Aspekt des Via-Designs. Vias können Wärme von Bauelementen ableiten, insbesondere in mehrlagigen Leiterplatten. Designer können thermische Vias gezielt platzieren, um die Wärmeübertragung zwischen Lagen und zu externen Kühlkörpern oder Wärmeleitpads zu verbessern.

Weiterführende Lektüre: What is a Via: A Comprehensive Guide

PCB-Layout-Software

PCB-Layout-Software ist ein zentrales Werkzeug für Entwurf und Erstellung von Leiterplatten. Sie ermöglicht Ingenieuren, das Layout zu entwerfen und zu visualisieren — einschließlich Bauteilplatzierung und Leiterbahnführung. Die Software enthält außerdem Funktionen zur Designregel-Prüfung, zur Schaltungssimulation und zur Erzeugung von Fertigungsdateien.

Eine zentrale Funktion ist die Verwaltung einer Bauelementbibliothek. Sie enthält physikalische Abmessungen, Pin-Konfigurationen und weitere Spezifikationen aller Bauelemente. Die Software kann diese Bauelemente automatisch auf dem Layout platzieren und für korrekte Ausrichtung und Abstände sorgen.

Eine weitere wichtige Funktion ist das Routing der Leiterbahnen. Die Software kann Leiterbahnen automatisch anhand des Schaltplans routen und dabei Designregeln wie Mindestleiterbahnbreite und -abstand einhalten. Bereiche möglicher Interferenz oder Regelverstöße können hervorgehoben werden, sodass der Designer nachjustieren kann.

Die Software enthält außerdem Simulationswerkzeuge, die die Performance der Schaltung vorhersagen. Sie simulieren den Stromfluss, die Signalpropagation und die Wärmeerzeugung. So lassen sich potenzielle Probleme vor der Fertigung erkennen und beheben.

Schließlich erzeugt die Software die für die Fertigung benötigten Dateien — etwa Gerber-Dateien für das Layout der Leiterbahnen und Bauelemente sowie Bohrdateien für die Bohrungen.

CAD-Werkzeuge für das PCB-Layout

CAD-Werkzeuge (Computer-Aided Design) sind spezialisierte Software für das PCB-Layout mit erweiterten Funktionen für Entwurf und Simulation. Sie ermöglichen präzise Kontrolle über Bauteil- und Leiterbahnplatzierung und robuste Simulationen des Schaltungsverhaltens. Zentrale Funktionen sind die 3D-PCB-Modellierung für bessere Visualisierung und Problemerkennung sowie die Unterstützung mechanischer Designs.

Fortgeschrittene Simulationen unterstützen die Optimierung von Performance und Zuverlässigkeit, indem sie das Schaltungsverhalten unter verschiedenen Bedingungen — Temperatur, Spannung, Frequenzschwankungen — bewerten. CAD-Werkzeuge bieten zudem ausgefeilte Routing-Funktionen, die komplexe Leiterbahnmuster und mehrlagiges Routing automatisieren, um Signalintegrität und Performance zu verbessern.

Außerdem erzeugen CAD-Werkzeuge detaillierte Fertigungsdateien wie Gerber-Dateien, Bohrdateien und Bestückungszeichnungen, sodass präzise Anweisungen für eine genaue PCB-Fertigung verfügbar sind.

Simulationswerkzeuge

Simulationswerkzeuge spielen eine zentrale Rolle im PCB-Entwurf: Sie erlauben Designern, die Performance ihrer Schaltungen vorherzusagen und potenzielle Probleme vor der Fertigung zu identifizieren. Diese Werkzeuge können verschiedene Aspekte simulieren, etwa Signalintegrität, Stromverteilung und Wärmeverhalten.

Signalintegritätssimulationen unterstützen Designer bei der Analyse der Signalqualität auf den Leiterbahnen. Sie identifizieren Probleme wie Reflexionen, Übersprechen und Signaldämpfung, die die Performance schneller digitaler Schaltungen beeinträchtigen können. Mit dieser frühzeitigen Erkennung können Designer Layout, Leiterbahnführung und Terminierungsstrategien anpassen, um optimale Signalintegrität sicherzustellen.

Stromverteilungssimulationen analysieren Spannungs- und Stromverteilung über die Leiterplatte. Sie identifizieren Bereiche mit hoher Stromdichte, Spannungsabfälle und potenzielle Hotspots, die zu thermischen Problemen oder Bauelementausfällen führen können. Durch Optimierung des Stromverteilungsnetzes verbessern Designer Effizienz und Zuverlässigkeit der Schaltung.

Wärmesimulationen sagen die Temperaturverteilung über die Leiterplatte voraus und identifizieren potenzielle Hotspots, die Bauelemente schädigen oder die Lebensdauer der Platine reduzieren können. Dabei werden Faktoren wie Verlustleistung der Bauelemente, Wärmeübertragungsmechanismen und Umgebungstemperaturen berücksichtigt. Werden Bereiche mit hoher Temperatur identifiziert, können Designer das Layout anpassen — etwa durch breitere Leiterbahnen, thermische Vias oder bessere Wärmeabfuhr über Kühlkörper oder Wärmeleitpads.

Simulationswerkzeuge sind häufig in PCB-Layout-Software integriert, sodass Designer Simulationen direkt in der Entwurfsumgebung durchführen können. Dadurch lassen sich Designs schnell iterieren und Anpassungen anhand der Simulationsergebnisse vornehmen. Verbreitete Simulationswerkzeuge sind SPICE (Simulation Program with Integrated Circuit Emphasis), HyperLynx von Mentor Graphics und Ansys SIwave. Sie decken unterschiedliche Designkomplexitäten und Anforderungen ab.

Herausforderungen im PCB-Layout-Design

Das Design eines PCB-Layouts kann komplex und anspruchsvoll sein. Viele Faktoren müssen berücksichtigt werden, und es gibt zahlreiche Fallstricke. Zu den wichtigsten Herausforderungen zählen:

Bauteilplatzierung

Die Anordnung der Bauelemente auf der Leiterplatte hat erheblichen Einfluss auf Performance und Zuverlässigkeit. Designer müssen Signalintegrität, Wärmemanagement und elektromagnetische Interferenzen bei der Platzierung berücksichtigen. Zugleich müssen Bauelemente so platziert werden, dass ein effizientes Routing möglich ist und die Gesamtgröße der Platine minimiert wird.

Signalintegrität

Hochfrequenzsignale können durch Reflexionen, Übersprechen und Signaldämpfung degradieren. Designer müssen Leiterbahnführung, Terminierungsstrategien und Materialauswahl sorgfältig planen, um die Signalintegrität über die gesamte Leiterplatte hinweg zu wahren.

Wärmemanagement

Wärmeabfuhr ist ein kritischer Aspekt im PCB-Design — übermäßige Temperaturen führen zu Bauelementausfällen und einer kürzeren Lebensdauer der Platine. Designer müssen Verlustleistung der Bauelemente, thermische Vias sowie den Einsatz von Kühlkörpern oder Wärmeleitpads berücksichtigen, um Wärme effektiv zu managen.

Elektromagnetische Interferenzen (EMI)

EMI kann unerwünschtes Rauschen und Signaldegradation auf einer Leiterplatte verursachen. Designer müssen Leiterbahnen sorgfältig führen, Abschirmungstechniken einsetzen und eine ordnungsgemäße Erdung sicherstellen, um EMI zu minimieren.

Design for Manufacturability (DFM)

Ein erfolgreiches PCB-Design muss fertigbar sein — es muss effizient und kostengünstig produziert werden können. Designer müssen Faktoren wie Leiterbahnbreiten, Via-Größen und Bauteiltoleranzen berücksichtigen, damit die Platine ohne Probleme gefertigt werden kann.

Design Rule Checking (DRC)

Die Einhaltung etablierter Designregeln ist entscheidend, um Fertigungsprobleme zu vermeiden und eine zuverlässige Performance sicherzustellen. Designer müssen DRC-Werkzeuge einsetzen, um Regelverstöße vor der Fertigung zu identifizieren und zu korrigieren.

Zusammenarbeit und Kommunikation

PCB-Design erfolgt oft in Zusammenarbeit zwischen mehreren Teammitgliedern — Elektroingenieuren, Maschinenbauingenieuren und Fertigungsspezialisten. Effektive Kommunikation und Zusammenarbeit sind unerlässlich, damit alle Aspekte des Designs berücksichtigt und potenzielle Probleme frühzeitig erkannt und gelöst werden.

Fazit

Das PCB-Layout ist die Designphase, die der PCB-Fertigung vorangeht. Der Entwurf ist komplex und anspruchsvoll und erfordert die sorgfältige Berücksichtigung verschiedener Faktoren: Bauteilplatzierung, Signalintegrität, Wärmemanagement und elektromagnetische Interferenzen. Die Qualität des PCB-Layouts beeinflusst direkt die Qualität und Funktionsfähigkeit der gefertigten Leiterplatte. Designer müssen daher sicherstellen, dass ihre Entwürfe fertigbar sind und die etablierten Designregeln einhalten.

Der Einsatz von PCB-Layout-Software, CAD-Werkzeugen und Simulationstools kann Designern erheblich helfen, diese Herausforderungen zu meistern und hochwertige, zuverlässige Leiterplatten zu erstellen. Wer die zentralen Konzepte und Herausforderungen im PCB-Layout-Design versteht, kann die Fähigkeiten und das Wissen entwickeln, die für erfolgreiche und effiziente Leiterplatten erforderlich sind. Eine enge Zusammenarbeit und Kommunikation zwischen PCB-Designern und Herstellern ist entscheidend für ein erfolgreiches und zuverlässiges PCB-Produkt.

Häufig gestellte Fragen (FAQ)

1. Welche Bedeutung hat die Bauteilplatzierung im PCB-Layout-Design? Die Bauteilplatzierung ist entscheidend für Performance und Zuverlässigkeit einer Schaltung. Eine korrekte Platzierung ermöglicht effizientes Routing der Leiterbahnen, minimiert die Boardgröße und unterstützt Signalintegrität, Wärmemanagement und Schutz vor elektromagnetischen Interferenzen.
2. Wie können Simulationswerkzeuge im PCB-Layout-Design helfen? Simulationswerkzeuge sagen die Performance einer Schaltung vorher und identifizieren potenzielle Probleme vor der Fertigung. Sie können verschiedene Aspekte simulieren — Signalintegrität, Stromverteilung, Wärmeverhalten — und ermöglichen so die gezielte Optimierung des Designs.
3. Welche Herausforderungen begegnen Designern beim PCB-Layout-Design? Zentrale Herausforderungen sind Bauteilplatzierung, Signalintegrität, Wärmemanagement, elektromagnetische Interferenzen, Design for Manufacturability, Design Rule Checking, mehrlagige Leiterplatten sowie Zusammenarbeit und Kommunikation im Team.
4. Welche Rolle spielen CAD-Werkzeuge im PCB-Layout-Design? CAD-Werkzeuge bieten erweiterte Funktionen für Entwurf und Simulation von Leiterplatten und ermöglichen präzisere Kontrolle über Layout und Routing von Bauelementen und Leiterbahnen. Außerdem enthalten sie Simulationsfunktionen, die das Schaltungsverhalten unter verschiedenen Bedingungen modellieren.
5. Warum ist Wärmemanagement im PCB-Layout-Design wichtig? Wärmemanagement ist essenziell, um Bauelementausfällen und einer kürzeren Lebensdauer der Platine vorzubeugen. Designer müssen Verlustleistung der Bauelemente, Wärmeübertragungsmechanismen und Umgebungsbedingungen berücksichtigen, um eine effektive Wärmeabfuhr sicherzustellen und Hotspots zu vermeiden.
