3D-Druck Nachbearbeitung: Techniken zur Verbesserung von Qualitaet und Funktionalitaet

Der 3D-Druck hat die Welt der Fertigung revolutioniert und ermöglicht die Herstellung komplexer und maßgefertigter Teile mit beispielloser Geschwindigkeit und Präzision. Obwohl sich die 3D-Drucktechnologie rasant weiterentwickelt hat, erfordert die Produktion hochwertiger gedruckter Teile in der Regel einen weiteren entscheidenden Schritt: die Nachbearbeitung.Die Nachbearbeitung ist ein wesentlicher Aspekt des 3D-Druckprozesses, da sie die Qualität, das Erscheinungsbild und die mechanischen Eigenschaften der gedruckten Teile verbessert. Verschiedene 3D-Drucktechnologien wie das Schmelzschichtverfahren (FDM), die Stereolithografie (SLA) und das Selektive Lasersintern (SLS) erfordern spezifische Nachbearbeitungstechniken, um Probleme wie Schichtlinien, Stützmarken und raue Oberflächen zu beheben. Durch das Verständnis und die Beherrschung dieser Techniken können Sie sicherstellen, dass Ihre 3D-gedruckten Teile branchenspezifische Anforderungen erfüllen und die gewünschte Funktionalität und Ästhetik erreichen.

Die Notwendigkeit der Nachbearbeitung im 3D-Druck

Der 3D-Druck erfreut sich wachsender Beliebtheit, da er die Herstellung komplexer und individueller Teile ermöglicht. Allerdings hängen Qualität und Aussehen der gedruckten Objekte oft von der Nachbearbeitung ab. Diese verbessert nicht nur die Optik, sondern auch die mechanischen Eigenschaften und stellt die Einhaltung branchenspezifischer Anforderungen sicher.

Bedeutung der Nachbearbeitung

Die 3D-Druck Nachbearbeitung ist entscheidend, um die gewünschten Qualitätsstandards bei 3D-gedruckten Teilen zu erreichen. Ein Hauptziel ist die Verbesserung des optischen Erscheinungsbildes. So hinterlässt beispielsweise das FDM-Druckverfahren sichtbare Schichtlinien auf der Oberfläche, die die Ästhetik beeinträchtigen. Durch Techniken wie Schleifen, Polieren und Lackieren lassen sich diese Linien effektiv reduzieren oder beseitigen, was zu einer glatteren und professionelleren Oberfläche führt.

Darüber hinaus kann die Nachbearbeitung die mechanischen Eigenschaften der Druckobjekte verbessern. Verfahren wie Glühen und Wärmebehandlung können die Festigkeit und Haltbarkeit eines Teils erhöhen, indem sie dessen innere Struktur verändern. Dies ist besonders wichtig, wenn das Teil hohen mechanischen Belastungen oder rauen Umgebungsbedingungen ausgesetzt sein wird.

Ein weiterer wichtiger Aspekt ist die Erfüllung branchenspezifischer Anforderungen. Branchen wie die Luft- und Raumfahrt, die Automobilindustrie und die Medizintechnik haben oft strenge Vorschriften und Standards für die Qualität und Leistung von Bauteilen. Für die Spezifikation der Oberflächenbeschaffenheit greifen Hersteller in der Regel auf den ASME Y14.36-Standard oder den ISO 21920-1-Standard zurück. Nachbearbeitungstechniken wie Polieren, Dampfglätten und Galvanisieren helfen dabei, dass 3D-gedruckte Teile diese Standards erfüllen und somit für verschiedene Anwendungen einsetzbar sind.

Häufige Probleme bei 3D-gedruckten Teilen

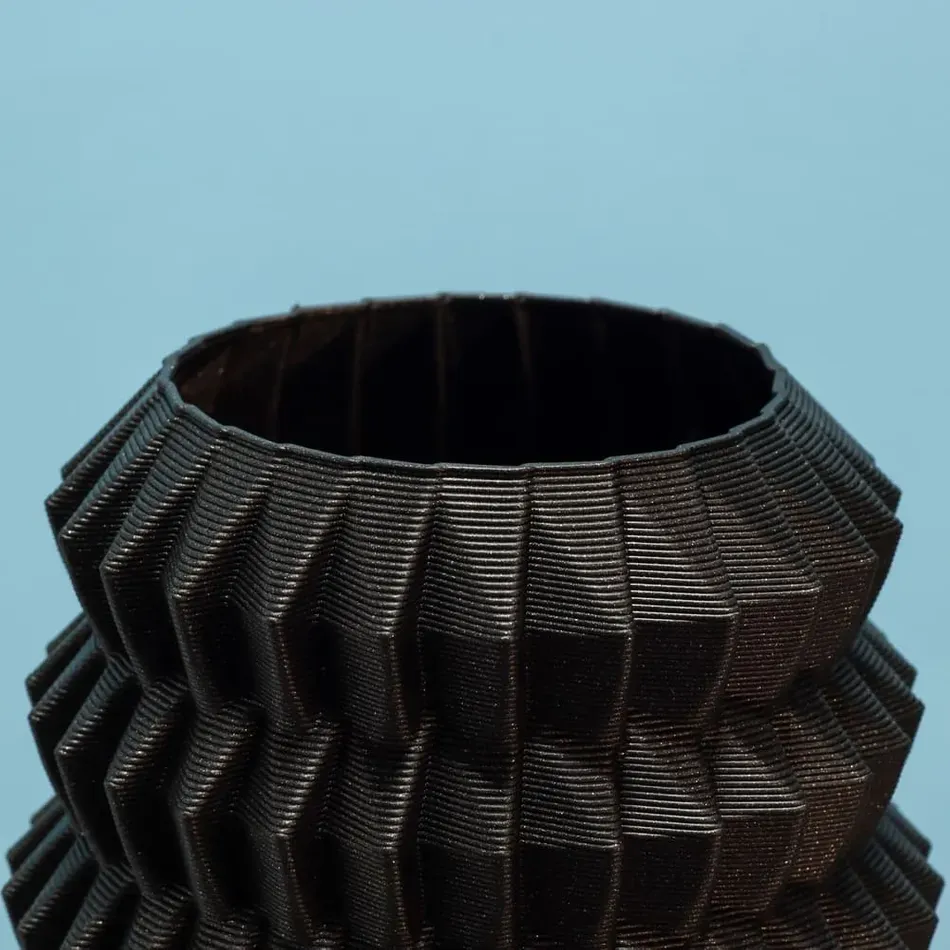

Schichtlinien sind ein weit verbreitetes Problem beim 3D-Druck3D-gedruckte Teile können verschiedene Probleme aufweisen, die eine 3D-Druck Nachbearbeitung erfordern, um optimale Funktionalität und Erscheinungsbild zu gewährleisten. Diese Probleme resultieren oft aus den inhärenten Einschränkungen des Druckprozesses und den Materialeigenschaften. Durch die Behebung dieser häufigen Probleme mittels Nachbearbeitung können Sie die Gesamtqualität Ihrer 3D-gedruckten Teile verbessern.

Schichtlinien sind ein weit verbreitetes Problem beim 3D-Druck, insbesondere bei der Fused Deposition Modeling (FDM) Technologie und verwandten extrusionsbasierten Verfahren. Diese Linien entstehen durch den schichtweisen Druckprozess und können die Ästhetik und Oberflächenqualität des gedruckten Teils beeinträchtigen. Nachbearbeitungstechniken wie Schleifen und Polieren können Schichtlinien effektiv reduzieren oder beseitigen und so zu einer glatteren und professionelleren Oberfläche führen.

Stützmarken sind ein weiteres häufiges Problem bei 3D-gedruckten Teilen. Stützstrukturen sind bei Druckverfahren wie FDM und SLA notwendig, um das Zusammenbrechen überhängender Strukturen zu verhindern. Nach dem Entfernen der Stützen können jedoch Marken oder Narben auf der Oberfläche des Teils zurückbleiben. Techniken wie Schleifen, Feilen und chemische Behandlung können dazu beitragen, die Sichtbarkeit dieser Marken zu reduzieren und eine saubere Oberflächenbeschaffenheit zu erzielen.

Die Maßgenauigkeit ist ein kritischer Aspekt beim 3D-Druck, insbesondere bei Teilen, die präzise mit anderen Komponenten zusammenpassen müssen. Aufgrund von Faktoren wie Materialschrumpfung und Düsendurchmesser entsprechen gedruckte Teile möglicherweise nicht den gewünschten Maßspezifikationen oder liegen außerhalb eines akzeptablen Toleranzbereichs. Nachbearbeitungsmethoden wie die Nachbearbeitung durch Zerspanen können eingesetzt werden, um die Abmessungen von 3D-gedruckten Teilen zu verfeinern und so eine korrekte Passform und Funktion in ihren vorgesehenen Anwendungen sicherzustellen.

Raue Oberflächentexturen sind ein weiteres häufig beobachtetes Problem bei 3D-gedruckten Teilen, insbesondere im Vergleich zu alternativen Verfahren wie Spritzguss oder Gießen, die außergewöhnlich glatte Teile produzieren können. Raue Texturen können aus verschiedenen Gründen auftreten. Beim SLS-Verfahren kann dies beispielsweise das Ergebnis von teilweise geschmolzenen Pulverpartikeln sein, die an der Oberfläche des Teils haften. Oberflächenbehandlungstechniken wie Kugelstrahlen, Trommelpolieren und Polieren können dazu beitragen, eine glattere und gleichmäßigere Oberfläche auf diesen gedruckten Teilen zu erzielen.

Nachbearbeitungstechniken für verschiedene 3D-Drucktechnologien

Verschiedene 3D-Drucktechnologien weisen unterschiedliche Eigenschaften auf, die spezifische Nachbearbeitungstechniken erfordern. Das Verständnis der einzigartigen Anforderungen jeder Technologie ist entscheidend für die Auswahl der geeigneten Nachbearbeitungsmethoden und das Erreichen der gewünschten Ergebnisse.

Fused Deposition Modeling (FDM)

Das Fused Deposition Modeling (FDM) ist eine weit verbreitete 3D-Drucktechnologie, bei der Teile durch schichtweises Auftragen von thermoplastischem Filament hergestellt werden. Aufgrund der Eigenschaften des FDM-Drucks weisen die gedruckten Teile oft Schichtlinien und Stützmarken auf, die eine Nachbearbeitung erfordern, um ihr Aussehen und ihre mechanischen Eigenschaften zu verbessern. Im Folgenden werden mehrere Nachbearbeitungstechniken vorgestellt, die besonders für FDM-gedruckte Teile geeignet sind.

Schleifen

Schleifen ist eine grundlegende Nachbearbeitungstechnik für FDM-gedruckte Teile. Durch die Verwendung von zunehmend feineren Körnungen von Schleifpapier können Sie die Sichtbarkeit von Schichtlinien reduzieren und Stützmarken auf der Oberfläche des Teils glätten. Diese Methode ist zeit- und arbeitsaufwendig, kann aber die Oberflächenqualität von FDM-gedruckten Teilen erheblich verbessern.

Grundieren und Lackieren

Grundieren und Lackieren ist eine weitere häufig verwendete Technik zur Verbesserung des Erscheinungsbildes von FDM-gedruckten Teilen. Nach dem Schleifen kann eine Grundierung auf das Teil aufgetragen werden, um kleine Unebenheiten auszugleichen und eine gleichmäßige Oberfläche für die Lackierung zu schaffen. Sobald die Grundierung getrocknet ist, kann das Teil je nach gewünschter Oberfläche und Erscheinungsbild mit Acryl-, Emaille- oder Sprühlack lackiert werden.

Chemisches Glätten

Chemisches Glätten ist eine fortgeschrittene Nachbearbeitungstechnik, die zur Verbesserung der Oberflächenbeschaffenheit von FDM-gedruckten Teilen eingesetzt werden kann, insbesondere bei Teilen aus ABS-Kunststoff. Bei dieser Methode wird das Teil einer Chemikalie ausgesetzt – im Fall von ABS handelt es sich um Aceton –, die die Oberflächenschicht des Kunststoffs teilweise auflöst und so Schichtlinien und Oberflächenunebenheiten effektiv glättet. Bei der Arbeit mit Chemikalien wie Aceton ist es wichtig, angemessene Sicherheitsvorkehrungen zu treffen und für ausreichende Belüftung zu sorgen.

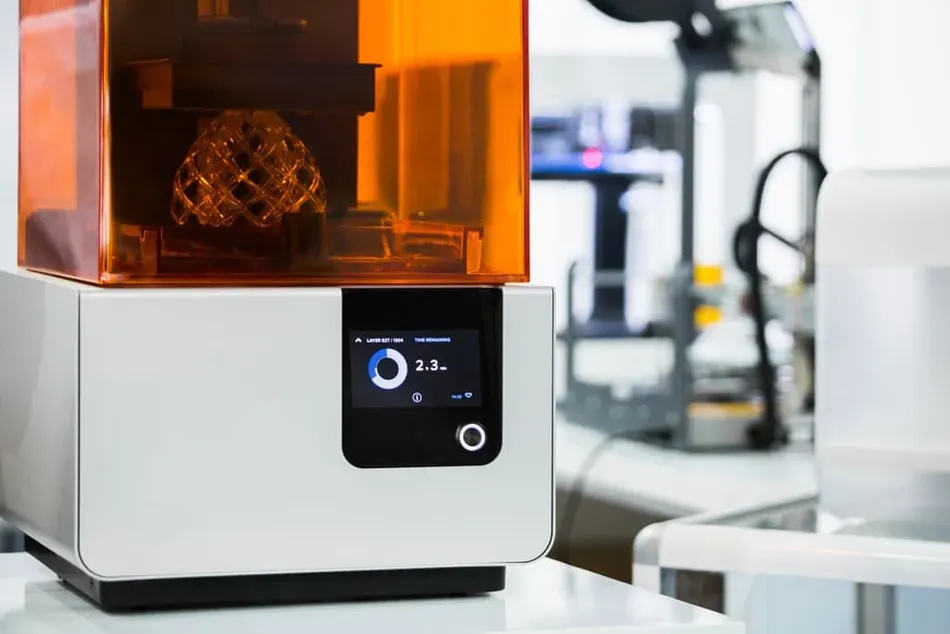

Stereolithografie (SLA)

SLA 3D-Druck erfordert Nachbearbeitungsschritte wie die Entfernung von StützstrukturenDie Stereolithografie (SLA) ist eine 3D-Drucktechnologie, bei der ultraviolettes (UV) Licht verwendet wird, um flüssige Photopolymerharze schichtweise selektiv auszuhärten. SLA-gedruckte Teile weisen oft eine höhere Auflösung und glattere Oberfläche im Vergleich zu FDM-gedruckten Teilen auf. Dennoch erfordern sie eine Nachbearbeitung, um das gewünschte Erscheinungsbild und die mechanischen Eigenschaften zu erreichen. In diesem Abschnitt werden wir mehrere Nachbearbeitungstechniken vorstellen, die speziell für SLA-gedruckte Teile geeignet sind.

Waschen

Einer der ersten Nachbearbeitungsschritte für SLA-gedruckte Teile ist das Waschen. Unmittelbar nach dem Druck sind die Teile mit ungehärtetem Harz beschichtet, und dieses überschüssige Material muss entfernt werden, um eine saubere Oberfläche zu gewährleisten. Üblicherweise werden die Teile in ein Lösungsmittel wie Isopropylalkohol (IPA) oder eine spezielle Reinigungslösung getaucht, um das restliche Harz aufzulösen und zu entfernen. Bei diesem Prozess sollten angemessene Sicherheitsvorkehrungen getroffen und persönliche Schutzausrüstung (PSA) verwendet werden.

Nachhärten

Nach dem Waschen kann für SLA-gedruckte Teile ein Nachhärten erforderlich sein. Dabei wird das Teil UV-Licht ausgesetzt, um das verbleibende Harz vollständig auszuhärten und optimale mechanische Eigenschaften sicherzustellen. Das Nachhärten kann in einer speziellen Aushärtekammer oder durch Platzieren des Teils unter direktem Sonnenlicht erfolgen. Die Dauer und Intensität der UV-Bestrahlung sollte entsprechend dem verwendeten Harz und dem Verwendungszweck des Endprodukts angepasst werden.

Entfernen der Stützstrukturen

Das Entfernen der Stützstrukturen ist ein weiterer wichtiger Nachbearbeitungsschritt für SLA-gedruckte Teile. Im Gegensatz zu Dual-Extruder-FDM-3D-Druckern produzieren SLA-Drucker immer Stützstrukturen aus demselben Material wie das gedruckte Teil. Das Entfernen erfordert daher vorsichtiges Schneiden oder Brechen, um Beschädigungen am Teil zu vermeiden. Nachdem die Stützstrukturen entfernt wurden, können verbleibende Stützmarken geschliffen oder gefeilt werden, um eine saubere Oberfläche zu gewährleisten.

Selektives Lasersintern (SLS)

Selektives Lasersintern (SLS) ist eine 3D-Drucktechnologie, bei der ein leistungsstarker Laser schichtweise pulverförmiges Material wie Nylon selektiv verschmilzt. SLS-gedruckte Teile zeichnen sich durch hohe Festigkeit und Haltbarkeit aus, was sie für funktionale Anwendungen geeignet macht. Allerdings weisen SLS-Teile typischerweise eine poröse und raue Oberfläche auf, die eine Nachbearbeitung erfordert. In diesem Abschnitt werden wir mehrere Nachbearbeitungstechniken vorstellen, die speziell für SLS-gedruckte Teile entwickelt wurden.

Pulverentfernung

Einer der ersten Nachbearbeitungsschritte für SLS-gedruckte Teile ist die Pulverentfernung. Nach dem Druck sind die Teile von nicht gesintertem Pulver umgeben, das entfernt werden muss, um das endgültige Teil freizulegen. Dieser Prozess umfasst typischerweise das Abbürsten oder Wegblasen des überschüssigen Pulvers mit Druckluft. Es ist wichtig, bei diesem Schritt angemessene persönliche Schutzausrüstung zu tragen und für ausreichende Belüftung zu sorgen, da das feine Pulver beim Einatmen gesundheitsschädlich sein kann.

Färben

Färben ist eine gängige Nachbearbeitungstechnik für SLS-gedruckte Teile, insbesondere für solche aus Nylon. Aufgrund der porösen Beschaffenheit von SLS-Teilen können sie Farbstoffe leicht aufnehmen, was eine breite Palette von Farboptionen ermöglicht. Der Färbeprozess beinhaltet das Eintauchen des Teils in eine erhitzte Farbstofflösung für eine bestimmte Dauer, die von der gewünschten Farbintensität abhängt. Nach dem Färben wird das Teil gespült und getrocknet, um überschüssigen Farbstoff zu entfernen.

Infiltration

Infiltration ist eine weitere Nachbearbeitungsmethode, die zur Verbesserung der mechanischen Eigenschaften und der Oberflächenbeschaffenheit von SLS-gedruckten Teilen eingesetzt wird. Durch das Imprägnieren des Teils mit einem niedrigviskosen Material wie Epoxidharz oder Cyanacrylat kann die Porosität des Teils reduziert werden. Dies führt zu erhöhter Festigkeit, Steifigkeit und einer glatteren Oberfläche. Die Infiltration kann je nach spezifischen Anforderungen des Teils mittels Vakuum, Druck oder einfachem Eintauchen durchgeführt werden.

Schleifen und Polieren

Schleifen und Polieren werden ebenfalls häufig eingesetzt, um die Oberflächenbeschaffenheit von SLS-gedruckten Teilen zu verbessern. Obwohl SLS-Teile im Allgemeinen eine rauere Oberfläche als SLA- oder FDM-Teile aufweisen, kann Schleifen dazu beitragen, Unvollkommenheiten zu beseitigen und eine gleichmäßigere Oberfläche zu erzeugen. Durch die Verwendung von zunehmend feineren Körnungen von Schleifpapier kann die gewünschte Oberflächenglätte erreicht werden. Bei SLS-gedruckten Metallteilen kann Polieren eingesetzt werden, um eine spiegelähnliche Oberfläche zu erzielen.

Wärmebehandlung für Metallteile

Für SLS-gedruckte Metallteile ist die Wärmebehandlung ein entscheidender Nachbearbeitungsschritt zur Verbesserung ihrer mechanischen Eigenschaften und zum Abbau innerer Spannungen. Wärmebehandlungsverfahren wie Glühen, Härten oder Anlassen können angewendet werden, um die innere Struktur des Metalls zu verändern. Je nach spezifischen Anforderungen des Teils kann dies zu verbesserter Festigkeit, Duktilität oder Zähigkeit führen.

Beliebte Nachbearbeitungstechniken für den 3D-Druck

In diesem Abschnitt betrachten wir verschiedene gängige Nachbearbeitungstechniken, die bei einer Vielzahl von 3D-Drucktechnologien anwendbar sind. Diese Methoden können das Erscheinungsbild, die Funktionalität und die Haltbarkeit von 3D-gedruckten Teilen erheblich verbessern und so die gewünschten Eigenschaften für verschiedene Anwendungen erzielen.

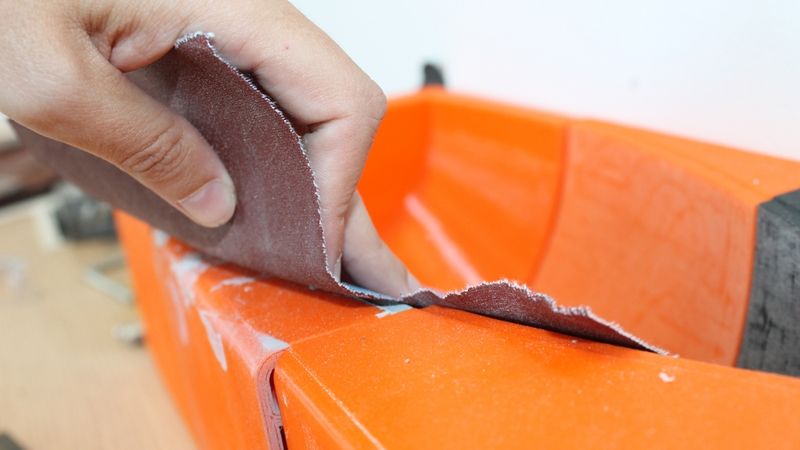

Schleifen

Schleifen ist eine weit verbreitete Nachbearbeitungstechnik, bei der Material von der Oberfläche eines 3D-gedruckten Teils mit Hilfe von Schleifmitteln wie Schleifpapier oder Schleifpads abgetragen wird. Diese Methode wird eingesetzt, um raue Oberflächen zu glätten, Schichtlinien zu beseitigen und Unvollkommenheiten oder Defekte zu entfernen. Das Ergebnis ist ein optisch ansprechenderes und professionell verarbeitetes Teil.

Der Schleifprozess beginnt in der Regel mit gröberem Schleifpapier, um größere Unebenheiten zu entfernen, und geht dann zu feineren Körnungen über, um eine glattere Oberfläche zu erzielen. Es ist wichtig, beim Schleifen eine gleichmäßige Bewegung und einen gleichmäßigen Druck anzuwenden, um die Entstehung neuer Oberflächenunebenheiten zu vermeiden.

Für Teile mit komplexen Geometrien oder schwer zugänglichen Bereichen können spezielle Schleifwerkzeuge wie Nadelfeilen oder flexible Schleifstäbe verwendet werden, um die gewünschte Oberflächenbeschaffenheit zu erreichen. Zusätzlich kann die Verwendung eines Schleifklotzes dazu beitragen, eine ebene Oberfläche beizubehalten und ein unbeabsichtigtes Abrunden von Kanten zu verhindern.

In einigen Fällen kann Nassschleifen eingesetzt werden, um eine noch glattere Oberfläche zu erzielen. Beim Nassschleifen wird Wasser oder ein anderes Schmiermittel verwendet, um Reibung und Wärmeentwicklung zu reduzieren. Dies verhindert das Zusetzen des Schleifpapiers und führt zu einem feineren Finish. Diese Technik ist besonders effektiv beim Polieren von klaren oder durchscheinenden 3D-gedruckten Teilen, da sie deren Transparenz und optische Eigenschaften verbessert.

Grundieren und Lackieren

Grundieren und Lackieren sind wesentliche Nachbearbeitungstechniken zur Verbesserung des Erscheinungsbildes, der Haltbarkeit und der UV-Beständigkeit von 3D-gedruckten Teilen. Diese Methoden verbessern nicht nur die optische Attraktivität der Teile, sondern schützen sie auch vor Abnutzung und Umwelteinflüssen.

Grundierung auftragen

Das Grundieren ist der erste Schritt im Lackierprozess und dient dazu, eine einheitliche, haftende Oberfläche auf dem 3D-gedruckten Teil zu erzeugen. Grundierungen sind speziell formulierte Beschichtungen, die kleine Unvollkommenheiten wie Schichtlinien und Hohlräume auffüllen und eine glatte, gleichmäßige Basis für den anschließenden Farbauftrag bieten.

Vor dem Auftragen der Grundierung ist es wichtig, sicherzustellen, dass das Teil sauber und frei von Staub, Fett und Rückständen von Stützmaterial ist. Ein leichtes Anschleifen kann die Oberflächenhaftung weiter verbessern. Sobald das Teil ausreichend vorbereitet ist, kann eine geeignete Grundierung aufgetragen werden, wie zum Beispiel eine Autofüller-Grundierung oder eine speziell für 3D-gedruckte Teile entwickelte Grundierung. Es ist wichtig, die Anweisungen des Herstellers für die Grundierung zu befolgen, einschließlich der empfohlenen Trocknungszeiten und der Anzahl der erforderlichen Schichten.

Nachdem die Grundierung vollständig ausgehärtet ist, sollte das Teil mit feinem Schleifpapier leicht angeschliffen werden, um eventuelle Unebenheiten zu beseitigen und eine glatte Oberfläche für den Farbauftrag zu schaffen. Dieser Schritt ist entscheidend, um ein hochwertiges, professionell aussehendes Finish zu erzielen.

Farbauswahl und -auftrag

Die Auswahl der geeigneten Farbe für Ihr 3D-gedrucktes Teil hängt vom verwendeten Druckmaterial, dem gewünschten Erscheinungsbild und dem beabsichtigten Verwendungszweck des Teils ab. Gängige Farboptionen umfassen Acryl-, Emaille- und Sprühfarben, die jeweils spezifische Vor- und Nachteile haben.

Acrylfarben sind wasserbasiert, was sie einfach in der Handhabung und Reinigung macht, während sie eine breite Palette von Farben und Oberflächen bieten. Emaillefarbensind dagegen lösungsmittelbasiert und bieten eine haltbarere und glänzendere Oberfläche. Sprühfarben können für einen schnellen und gleichmäßigen Auftrag verwendet werden, erfordern jedoch eine angemessene Belüftung und Sicherheitsvorkehrungen wie das Tragen einer Atemschutzmaske und Schutzkleidung.

Beim Auftragen der Farbe auf das grundierte Teil ist es wichtig, dünne, gleichmäßige Schichten zu verwenden, um Tropfen, Läufer und Pinselstriche zu vermeiden. Mehrere Schichten können erforderlich sein, um eine vollständige Deckung und die gewünschte Farbintensität zu erreichen. Jede Schicht sollte gemäß den Empfehlungen des Herstellers trocknen, bevor die nächste Schicht aufgetragen wird.

Schützende Klarlackschicht

Sobald die Farbe vollständig getrocknet ist, kann eine klare Schutzschicht aufgetragen werden, um die Haltbarkeit, den Glanz und die UV-Beständigkeit des Teils weiter zu verbessern. Diese Beschichtung kann in Form eines klaren Sprühlacks, eines Pinsel-Lacks oder eines zweikomponentigen Epoxidharzes aufgebracht werden. Die schützende Klarlackschicht bietet nicht nur eine zusätzliche Schutzschicht gegen Abnutzung und Umwelteinflüsse, sondern verbessert auch das Gesamterscheinungsbild des Teils und verleiht ihm ein professionelles und poliertes Aussehen.

Dampfglättung

AcetoneDie Dampfglättung ist eine Nachbearbeitungstechnik, die hauptsächlich für 3D-gedruckte Teile aus thermoplastischen Materialien wie ABS und ASA verwendet wird. Bei diesem Verfahren wird das gedruckte Teil dem Dampf eines Lösungsmittels ausgesetzt, der die äußere Schicht des Materials auflöst und so die Oberfläche glättet und Schichtlinien entfernt. Diese Technik führt zu einer glänzenden, professionellen Oberfläche und verbessert gleichzeitig die mechanischen Eigenschaften des Teils, wie Festigkeit und Wasserdichtigkeit.

Auswahl des Lösungsmittels

Die Wahl des Lösungsmittels ist entscheidend für den Dampfglättungsprozess, da es mit dem Material des 3D-gedruckten Teils kompatibel sein muss. Für ABS und ASA ist das am häufigsten verwendete Lösungsmittel Aceton. Aceton löst die äußere Schicht dieser Materialien effektiv auf und erzeugt eine glatte, glänzende Oberfläche. Für andere Materialien können auch andere Lösungsmittel wie Ethylacetat oder Methylethylketon (MEK) verwendet werden.

Aufbau der Dampfglättungsanlage

Für die Dampfglättung wird ein geschlossener Behälter benötigt, in dem das 3D-gedruckte Teil aufgehängt werden kann. Der Behälter muss aus einem Material bestehen, das gegen das gewählte Lösungsmittel beständig ist, wie Glas oder chemikalienbeständiger Kunststoff. Ein Drahtgestell oder eine ähnliche Vorrichtung kann verwendet werden, um das Teil aufzuhängen und sicherzustellen, dass der Dampf einen größeren Teil der Gesamtoberfläche erreichen kann.

Um den Lösungsmitteldampf zu erzeugen, wird eine kleine Menge des Lösungsmittels in den Behälter gegeben, typischerweise durch das Tränken von Tüchern oder Lappen, die an den Innenwänden des Behälters befestigt werden. Der Behälter wird dann verschlossen, um das Entweichen des Dampfes zu verhindern und eine konstante Dampfkonzentration aufrechtzuerhalten. Das Lösungsmittel verdunstet bei Raumtemperatur und erzeugt eine gesättigte Atmosphäre im Behälter, die die äußere Schicht des Teils auflöst.

Überwachung des Prozesses

Die Dampfglättung ist ein zeitkritischer Prozess, und die Dauer der Exposition gegenüber dem Lösungsmitteldampf beeinflusst das Endergebnis. Zu kurze Exposition kann zu unzureichender Glättung führen, während übermäßige Exposition das Teil verformen oder schwächen kann. Typischerweise dauert der Dampfglättungsprozess zwischen 10 und 60 Minuten, abhängig vom Material, dem Lösungsmittel und der gewünschten Oberfläche.

Es ist wichtig, das Teil während des Prozesses sorgfältig zu überwachen, den Fortschritt regelmäßig zu überprüfen und das Teil aus dem Behälter zu entfernen, sobald die gewünschte Oberfläche erreicht ist. Nach der Entnahme sollte das Teil an der Luft trocknen, um verbliebenes Lösungsmittel verdunsten zu lassen und die erweichte äußere Schicht zu verfestigen.

Sicherheitsvorkehrungen

Die Dampfglättung erfordert den Umgang mit potenziell gefährlichen Lösungsmitteln, daher ist es entscheidend, angemessene Sicherheitsvorkehrungen zu treffen. Dazu gehören das Tragen von Schutzhandschuhen, Schutzbrillen und einer Atemschutzmaske sowie das Arbeiten in einem gut belüfteten Bereich, um das Risiko des Einatmens schädlicher Dämpfe zu minimieren. Auch die ordnungsgemäße Lagerung und Entsorgung des Lösungsmittels ist wichtig, da es brennbar sein und Umweltgefahren darstellen kann.

Entfernung von Stützstrukturen

Die Entfernung von Stützstrukturen ist ein entscheidender Schritt in der Nachbearbeitung von 3D-gedruckten Teilen. Stützstrukturen sind für Überhänge, Brücken und andere komplexe Geometrien notwendig, die aufgrund der Schwerkraft nicht eigenständig gedruckt werden können. Nach dem Druck müssen diese Strukturen jedoch entfernt werden, um das gewünschte endgültige Erscheinungsbild und die Funktionalität des Teils zu erreichen. Es gibt verschiedene Methoden zur Entfernung von Stützstrukturen, jede mit ihren eigenen Vor- und Herausforderungen.

Standardstützen

Standardstützen werden im gleichen Material wie das Teil selbst gedruckt und müssen manuell mit Hilfe von Zangen, Messern oder anderen Werkzeugen vom gedruckten Teil entfernt werden. Dies gilt für alle SLA-Stützen und FDM-Stützen, die auf einem Einzelextruder-Drucker gedruckt werden.

Abbrechbare Stützen

Abbrechbare Stützen werden aus einem spröden Material gedruckt, damit sie von Hand vom gedruckten Teil abgebrochen werden können. Obwohl sie schneller zu entfernen sind als Standardstützen, kann der Prozess immer noch kleine Unvollkommenheiten oder Markierungen auf der Oberfläche des Teils hinterlassen. Diese erfordern möglicherweise zusätzliche Nachbearbeitungsschritte wie Schleifen oder Feilen, um eine glatte Oberfläche zu erzielen.

Lösliche Stützen

Lösliche Stützen sind eine Alternative zu abbrechbaren Stützen und eignen sich besonders für komplexe Geometrien, die manuell schwer zugänglich sind. Diese Stützstrukturen bestehen aus einem Material, das sich in Wasser oder einem speziellen Lösungsmittel auflöst, wobei das Hauptmaterial des Teils intakt bleibt. Häufig verwendete lösliche Stützmaterialien sind PVA (Polyvinylalkohol) und HIPS (High Impact Polystyrol).

Zur Entfernung löslicher Stützen wird das gedruckte Teil in einen Behälter mit dem entsprechenden Lösungsmittel getaucht oder einfach unter fließendes Wasser gehalten. PVA-Stützen lösen sich in Wasser auf, während HIPS eine Limonenlösung benötigt. Der Auflösungsprozess kann je nach Größe und Komplexität der Stützstrukturen mehrere Stunden oder sogar Tage dauern. Nachdem sich die Stützen aufgelöst haben, wird das Teil mit Wasser abgespült, um eventuelle Rückstände zu entfernen, und anschließend getrocknet.

Es ist wichtig zu beachten, dass lösliche Stützen nicht mit allen Materialien kompatibel sind, da das Hauptmaterial gegenüber dem Lösungsmittel, das zum Auflösen des Stützmaterials verwendet wird, beständig sein muss. PVA-Stützen werden beispielsweise häufig bei PLA- (Polylactid) oder PETG- (Polyethylenterephthalatglykol) Teilen verwendet, da diese Materialien nicht von Wasser beeinträchtigt werden.

Wasserstrahlen und Ultraschallreinigung

Bei Teilen, die mit Technologien wie Selektivem Lasersintern (SLS) oder Binder Jetting gedruckt wurden, kann die Entfernung von Stützstrukturen das Entfernen von überschüssigem Pulver oder Bindematerial vom Teil beinhalten. In diesen Fällen können Methoden wie Wasserstrahlen oder Ultraschallreinigung eingesetzt werden, um das ungebundene Material zu entfernen.

Beim Wasserstrahlen wird ein Hochdruckwasserstrahl verwendet, um überschüssiges Pulver oder Bindematerial vom Teil wegzuspülen. Diese Methode ist besonders effektiv für Teile mit komplizierten Geometrien oder internen Kanälen, die mit manuellen Werkzeugen schwer zugänglich sind.

Die Ultraschallreinigung hingegen nutzt hochfrequente Schallwellen, um mikroskopisch kleine Bläschen in einem Flüssigkeitsbad zu erzeugen. Das Implodieren dieser Bläschen erzeugt eine starke Reinigungswirkung, die das ungebundene Material vom Teil löst. Die Ultraschallreinigung ist schonend für das Teil und kann Pulver oder Bindematerial effektiv aus komplexen und empfindlichen Geometrien entfernen.

Tempern

Tempern ist eine Nachbearbeitungstechnik, bei der ein 3D-gedrucktes Teil kontrolliert erhitzt und abgekühlt wird, um seine mechanischen Eigenschaften, Dimensionsstabilität und Gesamtleistung zu verbessern. Dieses Verfahren ist besonders nützlich für Teile aus thermoplastischen Materialien, wie FDM-gedruckte Komponenten aus PLA, ABS oder PETG, sowie SLS-gedruckte Teile aus Nylon.

Im Jahr 2021 fanden Forscher, die die Auswirkungen des Temperns auf 3D-gedrucktes PLA untersuchten, heraus, dass die mechanischen Eigenschaften der Teile durch Tempertemperaturen bis zu 110 °C um 4,88 % bis 10,26 % verbessert werden konnten.

Thermische Spannungsabbau

Einer der Hauptvorteile des Temperns ist der Abbau innerer Spannungen im gedruckten Teil. Während des Druckprozesses erfahren thermoplastische Materialien schnelles Erhitzen und Abkühlen, was zur Entwicklung innerer Spannungen führen kann. Diese Spannungen können die mechanischen Eigenschaften des Teils beeinträchtigen und es anfälliger für Verformungen, Risse oder Versagen unter Belastung machen.

Das Tempern ermöglicht den Abbau dieser inneren Spannungen, indem das Teil allmählich auf eine Temperatur unterhalb seiner Glasübergangstemperatur (Tg) oder seines Schmelzpunktes (Tm) erhitzt wird. PLA hat beispielsweise eine Tg von etwa 60–65 °C, während ABS eine Tg von etwa 100 °C aufweist. Durch das Halten des Teils bei dieser Temperatur für eine bestimmte Dauer, typischerweise zwischen 30 Minuten und mehreren Stunden, können sich die inneren Spannungen abbauen, was zu einem stabileren und robusteren Teil führt.

Verbesserte mechanische Eigenschaften

Der Temperprozess kann auch die mechanischen Eigenschaften des 3D-gedruckten Teils verbessern, wie seine Zugfestigkeit, Schlagzähigkeit und Bruchdehnung. Während des Temperns haben die Polymerketten im Material die Möglichkeit, sich neu zu organisieren und stärkere intermolekulare Bindungen zu bilden. Diese Reorganisation kann zu einer kristallineren Struktur führen, was sich in verbesserten mechanischen Leistungen niederschlägt.

Temperverfahren

Um den Temperprozess durchzuführen, wird das 3D-gedruckte Teil je nach Material und gewünschtem Ergebnis in einen Ofen, eine temperaturgesteuerte Kammer oder ein beheiztes Wasserbad gelegt. Die Temperatur und Dauer des Temperprozesses werden sorgfältig kontrolliert, um die gewünschten Verbesserungen zu erzielen, ohne die Abmessungen, Oberflächenbeschaffenheit oder Gesamtqualität des Teils zu beeinträchtigen.

Es ist wichtig zu beachten, dass einige Materialien, wie PLA, aufgrund ihrer niedrigeren Glasübergangstemperatur während des Temperns anfälliger für Verformungen sein können. Um dieses Risiko zu mindern, ist es wichtig, eine temperaturkontrollierte Umgebung zu verwenden und dem Teil während des Prozesses ausreichend Unterstützung zu bieten.

Nachbearbeitungstechniken für den 3D-Metalldruck

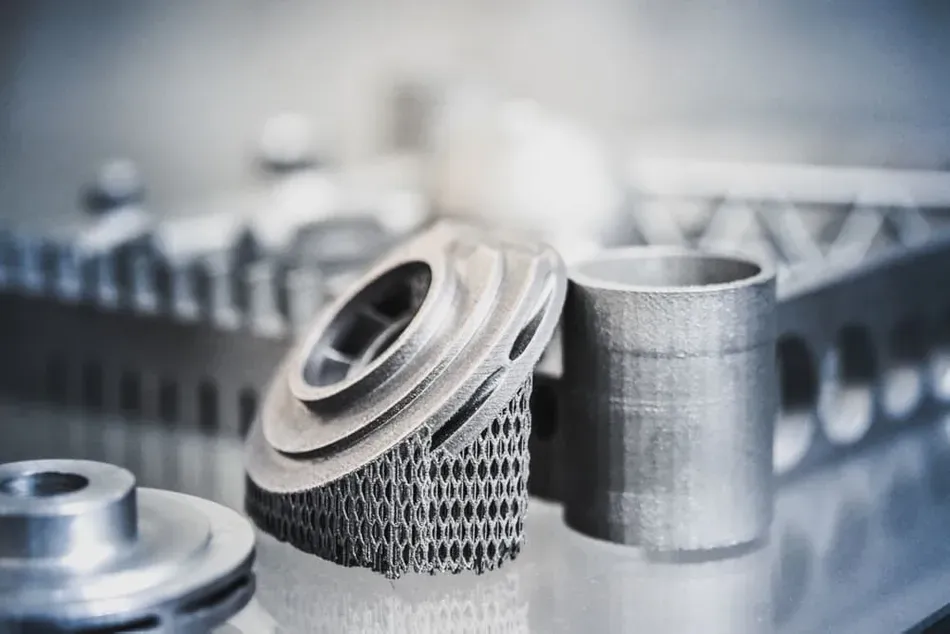

MetalldruckDer 3D-Metalldruck, auch als additive Fertigung bekannt, umfasst Technologien wie das Direkte Metall-Lasersintern (DMLS) und das Elektronenstrahlschmelzen (EBM). Bei diesen Verfahren werden Metallpulver schichtweise verschmolzen, um komplexe und funktionale Teile zu erzeugen. Nachbearbeitungstechniken sind unerlässlich, um die gewünschten mechanischen Eigenschaften, Oberflächengüte und Maßgenauigkeit von 3D-gedruckten Metallteilen zu erreichen.

Entfernung von Stützstrukturen

Ähnlich wie beim 3D-Druck von Kunststoffen benötigen auch Metallteile oft Stützstrukturen während des Druckprozesses. Diese Stützen sind jedoch in der Regel robuster und schwieriger zu entfernen als ihre Kunststoff-Pendants. Die Entfernung erfolgt häufig durch mechanische Methoden wie Sägen, Fräsen oder Drahterodieren. In einigen Fällen können auch spezielle Lösungen zum chemischen Ätzen eingesetzt werden, um die Stützstrukturen zu entfernen.

Wärmebehandlung

Die Wärmebehandlung ist ein entscheidender Schritt in der Nachbearbeitung von 3D-gedruckten Metallteilen. Dieser Prozess dient dazu, innere Spannungen abzubauen, die Mikrostruktur des Materials zu optimieren und die mechanischen Eigenschaften zu verbessern. Je nach verwendetem Metall und den gewünschten Eigenschaften können verschiedene Wärmebehandlungsverfahren wie Spannungsarmglühen, Lösungsglühen oder Ausscheidungshärten angewendet werden.

Oberflächenbehandlung

Die Oberflächenbehandlung von 3D-gedruckten Metallteilen ist oft notwendig, um die gewünschte Oberflächengüte und ästhetische Qualität zu erreichen. Gängige Methoden umfassen:

1. Sandstrahlen: Entfernt Restpulver und glättet die Oberfläche.

2. Polieren: Kann manuell oder maschinell erfolgen, um eine glatte, glänzende Oberfläche zu erzielen.

3. Trommelfinish: Eignet sich für kleinere Teile und sorgt für eine gleichmäßige Oberflächenbehandlung.

4. Elektropolieren: Ein elektrochemisches Verfahren, das eine besonders glatte und glänzende Oberfläche erzeugt.

Nachbearbeitung durch Zerspanen

Für Anwendungen, die eine hohe Maßgenauigkeit erfordern, kann eine Nachbearbeitung durch Zerspanen notwendig sein. Dies umfasst Verfahren wie Fräsen, Drehen oder Schleifen, um präzise Oberflächen und Passungen zu erzeugen. Diese Nachbearbeitung ist besonders wichtig für funktionale Teile in der Luft- und Raumfahrt oder im Maschinenbau.

Dichtheitsprüfung und Qualitätskontrolle

Abschließend durchlaufen 3D-gedruckte Metallteile oft strenge Qualitätskontrollen. Dazu können zerstörungsfreie Prüfverfahren wie Röntgenuntersuchungen oder Computertomographie gehören, um innere Defekte oder Porositäten zu erkennen. Für Teile, die unter Druck stehen oder dicht sein müssen, werden Dichtheitsprüfungen durchgeführt.

Die Nachbearbeitung von 3D-gedruckten Metallteilen ist ein komplexer Prozess, der sorgfältige Planung und Ausführung erfordert. Die richtige Kombination von Techniken kann jedoch zu Endprodukten führen, die den hohen Anforderungen in Branchen wie der Luft- und Raumfahrt, dem Automobilbau und der Medizintechnik gerecht werden.

Entfernung von Stützstrukturen und Nachbearbeitung

Entfernung von Stützstrukturen

Beim 3D-Metalldruck sind Stützstrukturen oft erforderlich, um das Teil auf der Bauplattform zu verankern, überhängende Strukturen zu stützen und Wärme während des Druckprozesses abzuleiten. Nach Fertigstellung des Teils müssen diese Stützen entfernt werden, um die endgültige Geometrie zu realisieren.

Die Entfernung der Stützstrukturen beim 3D-Metalldruck erfolgt typischerweise mit verschiedenen Schneidwerkzeugen wie Bandsägen, Drahterodiermaschinen (EDM) oder CNC-Fräsmaschinen. Die Wahl der Methode hängt vom Material, der Komplexität des Teils und der erforderlichen Präzision ab. Drahterodieren eignet sich beispielsweise besonders gut für die Entfernung von Stützen bei komplexen Geometrien, während CNC-Fräsen eher für Teile geeignet ist, die eine hohe Maßgenauigkeit erfordern.

Nachbearbeitung durch Zerspanen

Nach der Entfernung der Stützstrukturen kann das 3D-gedruckte Metallteil zusätzliche Bearbeitungsschritte erfordern, um die gewünschte Oberflächengüte und Maßtoleranzen zu erreichen. CNC-Fräsen, Drehen und Schleifen sind gängige Zerspanungsprozesse, die bei der Nachbearbeitung von 3D-gedruckten Metallteilen eingesetzt werden.

CNC-Fräsen ist besonders nützlich, um enge Toleranzen einzuhalten und präzise Merkmale wie Bohrungen, Taschen und Gewinde zu erzeugen, die durch den 3D-Druckprozess allein möglicherweise nicht realisierbar sind. Der Einsatz von CNC-Fräsen ermöglicht auch die Verfeinerung von Teiloberflächen, wodurch die Oberflächenrauheit verbessert und das Gesamterscheinungsbild optimiert wird.

Ebenso können Drehoperationen eingesetzt werden, um zylindrische oder symmetrische Komponenten zu verfeinern und sicherzustellen, dass ihre Abmessungen den geforderten Spezifikationen entsprechen. Das Schleifen hingegen wird verwendet, um ultrafeine Oberflächengüten und hochpräzise Geometrien zu erreichen, wie sie beispielsweise für Dichtflächen oder Lagerkomponenten erforderlich sind.

Diese Nachbearbeitungsschritte sind entscheidend, um die Qualität und Funktionalität von 3D-gedruckten Metallteilen zu gewährleisten. Sie ermöglichen es, die Vorteile des 3D-Drucks mit der Präzision traditioneller Fertigungsmethoden zu kombinieren und so hochwertige Endprodukte zu erzeugen, die den anspruchsvollen Anforderungen in Branchen wie der Luft- und Raumfahrt, dem Automobilbau und der Medizintechnik gerecht werden.

Wärmebehandlung

Die Wärmebehandlung ist eine wesentliche Nachbearbeitungstechnik für 3D-gedruckte Metallteile, da sie deren mechanische Eigenschaften wie Festigkeit, Härte, Duktilität sowie Verschleiß- und Korrosionsbeständigkeit erheblich verbessern kann.

Je nach Material und gewünschten Eigenschaften kommen verschiedene Wärmebehandlungsmethoden zum Einsatz. Da die additive Fertigung jedoch eine relativ neue Technologie ist, sind die optimalen Wärmebehandlungsbedingungen für den Prozess noch nicht vollständig definiert.

Spannungsarmglühen

Während des additiven Fertigungsprozesses können sich durch schnelle Aufheiz- und Abkühlzyklen Eigenspannungen in 3D-gedruckten Metallteilen ansammeln. Diese Spannungen können zu Verzug, Rissbildung oder Verformung des Teils führen und dessen Leistung und Haltbarkeit beeinträchtigen. Spannungsarmglühbehandlungen werden angewendet, um diese Eigenspannungen abzubauen.

Typischerweise wird das Spannungsarmglühen durchgeführt, indem das Teil auf eine bestimmte Temperatur unterhalb der unteren kritischen Temperatur des Materials erhitzt und für eine vorgegebene Zeit auf dieser Temperatur gehalten wird, bevor es langsam abgekühlt wird.

Lösungsglühen und Auslagern

Lösungsglühen und Auslagern sind Wärmebehandlungsverfahren, die bei 3D-gedruckten Metallteilen aus aushärtbaren Werkstoffen wie bestimmten Edelstählen, Aluminium- und Titanlegierungen angewendet werden können. Der Zweck dieser Behandlung ist die Verbesserung der mechanischen Eigenschaften des Materials, wie Zugfestigkeit und Härte.

Beim Lösungsglühen wird das Teil auf eine hohe Temperatur, üblicherweise oberhalb der Solvustemperatur des Materials, erhitzt und für eine bestimmte Zeit auf dieser Temperatur gehalten. Diese Behandlung löst die im Material vorhandenen Ausscheidungen auf und homogenisiert dessen Mikrostruktur. Anschließend wird das Teil rasch in Wasser oder einem anderen Kühlmedium abgeschreckt, um die homogene Mikrostruktur zu erhalten.

Nach dem Lösungsglühen wird das Teil einem Auslagerungsprozess unterzogen, bei dem es auf eine niedrigere Temperatur erhitzt und für eine vorgegebene Zeit gehalten wird. Diese kontrollierte Wärmebehandlung ermöglicht die gezielte Bildung von Ausscheidungen, wodurch die mechanischen Eigenschaften des Materials verbessert werden.

Härten und Anlassen

Härten und Anlassen sind Wärmebehandlungsverfahren, die bei Eisenwerkstoffen wie Kohlenstoffstählen und Werkzeugstählen angewendet werden, um deren Härte, Festigkeit und Verschleißbeständigkeit zu erhöhen. Beim Härten wird das Teil auf eine bestimmte Temperatur oberhalb seiner oberen kritischen Temperatur erhitzt und dort für eine festgelegte Zeit gehalten. Anschließend wird das Teil rasch abgeschreckt, wodurch sich seine Mikrostruktur in eine harte und spröde Phase, das sogenannte Martensit, umwandelt.

Um die Sprödigkeit zu reduzieren und die Zähigkeit des Teils zu erhöhen, wird nach dem Härten ein Anlassen durchgeführt. Bei diesem Prozess wird das Teil auf eine Temperatur unterhalb seiner unteren kritischen Temperatur erhitzt und für eine vorgegebene Zeit dort gehalten, bevor es abgekühlt wird. Diese Behandlung bewirkt, dass sich das Martensit in eine duktilere und zähere Phase, das sogenannte angelassene Martensit, umwandelt.

Fortgeschrittene Nachbearbeitungstechniken

Fortgeschrittene Nachbearbeitungstechniken werden eingesetzt, um die Ästhetik, Funktionalität und Leistung von 3D-gedruckten Teilen über die Möglichkeiten herkömmlicher Nachbearbeitungsmethoden hinaus zu verbessern. Diese Techniken können dem Endprodukt einen Mehrwert verleihen, indem sie einzigartige Oberflächenfinishs erzielen, spezifische Eigenschaften verleihen oder komplexe Designmerkmale ermöglichen.

Hydrographik

Hydrographik, auch bekannt als Wassertransferdruck oder Tauchdruckverfahren, ist eine fortgeschrittene Nachbearbeitungstechnik zur Aufbringung komplexer Muster und Designs auf 3D-gedruckte Teile. Bei dieser Technik wird das Teil in eine wasserlösliche Folie mit dem gewünschten Muster getaucht, die beim Eintauchen an der Oberfläche des Teils haftet.

Vor dem Hydrographik-Prozess muss das 3D-gedruckte Teil ordnungsgemäß vorbereitet werden. Zunächst wird das Teil geschliffen, um eine glatte Oberfläche zu erzielen, dann grundiert und mit einer Grundfarbe lackiert. Die Farbe der Grundierung hängt vom aufzubringenden Design ab und wird so gewählt, dass sie das Muster ergänzt oder kontrastiert.

Die Hydrographik-Folie wird sorgfältig auf der Oberfläche eines mit Wasser gefüllten Tanks platziert, wo sie sich auflöst und das Tintenmuster auf der Wasseroberfläche schwimmen lässt. Ein chemischer Aktivator wird auf die Tinte gesprüht, wodurch sie verflüssigt wird und an der Oberfläche des Teils haften kann. Das Teil wird dann langsam und gleichmäßig in einem Winkel in das Wasser getaucht, wobei sich das Tintenmuster um die Konturen des Teils legt und daran haftet.

Sobald das Teil vollständig eingetaucht ist, wird die restliche Tinte von der Wasseroberfläche entfernt, um unerwünschte Anhaftungen zu verhindern. Das Teil wird dann aus dem Wasser gehoben, und das neu aufgebrachte Muster kann trocknen. Abschließend wird eine Klarlackschicht aufgetragen, um das Muster zu schützen und je nach gewünschtem Erscheinungsbild einen glänzenden oder matten Finish zu erzielen.

Kaltverschweißen

Kaltverschweißen ist eine fortgeschrittene Nachbearbeitungstechnik, die verwendet wird, um 3D-gedruckte Teile aus metallischen Materialien ohne Wärmezufuhr zu verbinden. Dieser Prozess nutzt die inhärenten Eigenschaften von Metalloberflächen, wie Duktilität und die natürliche Tendenz, unter Druck Bindungen einzugehen. Kaltverschweißen ist besonders nützlich für das Verbinden von Teilen aus Metallen, die wärmeempfindlich sind oder niedrige Schmelzpunkte haben, wie Aluminium, Kupfer und Gold.

Beim Kaltverschweißen werden die zu verbindenden Oberflächen zunächst vorbereitet, indem Oberflächenverunreinigungen wie Oxide oder Restpartikel aus dem 3D-Druckprozess entfernt werden. Dies kann durch chemische Reinigung oder mechanisches Polieren erreicht werden. Je sauberer die Oberflächen sind, desto stärker ist die Bindung, die während des Kaltverschweißens zwischen ihnen entsteht.

Nachdem die Oberflächen vorbereitet sind, werden sie ausgerichtet und in engen Kontakt gebracht, typischerweise mit einem Abstand von nicht mehr als wenigen Nanometern. Dann wird Druck auf die Teile ausgeübt, wodurch die Oberflächen zusammengepresst werden und die Metallatome sich vermischen und verbinden. Die Höhe des angewandten Drucks und die Dauer des Prozesses hängen von den spezifischen Materialeigenschaften und der gewünschten Festigkeit der Verbindung ab.

Der Erfolg des Kaltverschweißens hängt von mehreren Faktoren ab, wie der Qualität der Oberflächenvorbereitung, der Art der zu verbindenden Metalle und dem während des Prozesses angewandten Druck. In einigen Fällen können zusätzliche Techniken wie Ultraschallschwingungen oder mechanische Verformung eingesetzt werden, um den Schweißprozess zu erleichtern und eine stärkere Verbindung zu erzeugen.

Einer der Hauptvorteile des Kaltverschweißens ist die Möglichkeit, Teile ohne Wärmezufuhr zu verbinden, was für Anwendungen vorteilhaft sein kann, bei denen thermische Belastungen oder Verformungen die Integrität der 3D-gedruckten Komponenten beeinträchtigen könnten. Darüber hinaus kann das Kaltverschweißen in verschiedenen Umgebungen durchgeführt werden, einschließlich Vakuum oder Inertgasatmosphären, was es für spezielle Anwendungen wie in der Luft- und Raumfahrt und Mikroelektronik geeignet macht.

Galvanisieren

Galvanisieren ist eine anspruchsvolle Nachbearbeitungstechnik, die verwendet wird, um eine metallische Schicht auf 3D-gedruckte Komponenten aufzubringen. Diese Methode nutzt die Prinzipien der Elektrolyse und findet Anwendung in Branchen wie der Luft- und Raumfahrt, der Medizintechnik und der Mikroelektronik.

Während des Prozesses wird das 3D-gedruckte Teil in eine flüssige Elektrolytlösung getaucht. Das Teil fungiert als negativ geladene Kathode, während ein Metallstab als positiv geladene Anode dient. Ein elektrischer Strom wird durch die Lösung geleitet, wodurch Metallionen vom Metallstab zur Oberfläche des 3D-gedruckten Teils wandern und dort eine neue metallische Schicht bilden.

Das Galvanisieren erzeugt eine ästhetisch ansprechende metallische Oberfläche und erhöht gleichzeitig die Festigkeit und Haltbarkeit eines Teils. Der Prozess kann auch dazu verwendet werden, ein Kunststoffteil elektrisch oder thermisch leitfähig zu machen. Darüber hinaus kann selektives Galvanisieren einem Teil eine beeindruckende Bandbreite an Funktionen verleihen. So könnten beispielsweise ein magnetisches Metall wie Nickel und ein leitfähiges Metall wie Kupfer auf demselben Teil abgeschieden werden.

Fazit

Nachbearbeitungstechniken spielen eine entscheidende Rolle bei der Verbesserung der Qualität, des Erscheinungsbildes und der Funktionalität von 3D-gedruckten Teilen. Mit der Weiterentwicklung des 3D-Drucks ist eine Vielzahl von Nachbearbeitungsmethoden entstanden, um den vielfältigen Anforderungen verschiedener Branchen und Anwendungen gerecht zu werden. Von grundlegenden Techniken wie Schleifen, Grundieren und Lackieren bis hin zu fortgeschrittenen Verfahren wie Hydrographik, Kaltverschweißen und Galvanoformung bieten diese Methoden wertvolle Lösungen, um die Grenzen des 3D-Drucks zu überwinden und sicherzustellen, dass gedruckte Teile die erforderlichen Spezifikationen und Standards erfüllen.

Durch das Verständnis und die Anwendung geeigneter Nachbearbeitungstechniken können Ingenieure, Designer und Hersteller das volle Potenzial des 3D-Drucks ausschöpfen und hochwertige Teile für ein breites Spektrum von Anwendungen erstellen. Die Kenntnis dieser Techniken ist für jeden, der mit 3D-gedruckten Teilen arbeitet, unerlässlich, da sie die erfolgreiche Integration der 3D-Drucktechnologie in verschiedenen Branchen gewährleistet und die kontinuierliche Innovation in diesem Bereich fördert.

Häufig gestellte Fragen

1. Was ist Nachbearbeitung im 3D-Druck?

    Nachbearbeitung bezieht sich auf die Schritte und Techniken, die auf 3D-gedruckte Teile angewendet werden, nachdem sie von einem 3D-Drucker produziert wurden. Diese Techniken dienen dazu, die Oberflächenbeschaffenheit, das Erscheinungsbild, die mechanischen Eigenschaften und die Funktionalität der gedruckten Teile zu verbessern.



2. Warum ist die Nachbearbeitung im 3D-Druck wichtig?

    Die Nachbearbeitung ist wichtig, weil sie Einschränkungen und Unvollkommenheiten von 3D-gedruckten Teilen, wie Schichtlinien, Stützmarken und schlechte Oberflächenbeschaffenheit, behebt. Durch die Anwendung geeigneter Nachbearbeitungstechniken können Qualität, Aussehen und Leistung der gedruckten Teile erheblich verbessert werden, wodurch sie für ein breites Spektrum von Anwendungen geeignet werden.



3. Welche gängigen Nachbearbeitungstechniken gibt es für 3D-gedruckte Kunststoffteile?

    Zu den gängigen Nachbearbeitungstechniken für 3D-gedruckte Kunststoffteile gehören Schleifen, Grundieren und Lackieren, Dampfglättung, Entfernung von Stützstrukturen und Tempern. Jede Technik bietet spezifische Vorteile und wird je nach gewünschtem Ergebnis und verwendetem Material ausgewählt.



4. Gibt es unterschiedliche Nachbearbeitungstechniken für 3D-gedruckte Metallteile?

    Ja, 3D-gedruckte Metallteile erfordern oft spezielle Nachbearbeitungstechniken wie die Entfernung von Stützstrukturen und Nachbearbeitung durch Zerspanen, Wärmebehandlung und Oberflächenbehandlung. Diese Methoden tragen dazu bei, die mechanischen Eigenschaften, die Oberflächenbeschaffenheit und die Gesamtqualität von 3D-gedruckten Metallteilen zu verbessern.

References

[1] Citti P, Giorgetti A, Ceccanti F, Rolli F, Foith-Förster P, Brown CA. Design representations. Design Engineering and Science. 2021:117-65.

[2] Dizon JR, Gache CC, Cascolan HM, Cancino LT, Advincula RC. Post-processing of 3D-printed polymers. Technologies. 2021 Aug 25;9(3):61.

[3] Jayanth N, Jaswanthraj K, Sandeep S, Mallaya NH, Siddharth SR. Effect of heat treatment on mechanical properties of 3D printed PLA. Journal of the Mechanical Behavior of Biomedical Materials. 2021 Nov 1;123:104764.

[4] Laleh M, Sadeghi E, Revilla RI, Chao Q, Haghdadi N, Hughes AE, Xu W, De Graeve I, Qian M, Gibson I, Tan MY. Heat treatment for metal additive manufacturing. Progress in Materials Science. 2022 Nov 25:101051.

[5] Angel K, Tsang HH, Bedair SS, Smith GL, Lazarus N. Selective electroplating of 3D printed parts. Additive Manufacturing. 2018 Mar 1;20:164-72.
